Ref : HD35

Avantages

  • Installation rapide et facile : s’installe beaucoup plus facilement et plus rapidement qu’un système filaire
  • Absence de câbles qui permet une économie considérable de coût de matériel et de main d’œuvre
  • Absence de liens fixes entre les différentes pièces permet de déplacer à tout moment les composants du système sans problème
  • Les câbles sont soumis à une détérioration dans le temps, l’absence de câbles réduit les coûts de maintenance du système

Fichiers en téléchargement

Données techniques

  • Le système d’enregistrement de données sans fil permet de surveiller de nombreuses quantités physiques dans divers domaines d’application
  • Les enregistreurs de données sont disponibles pour la surveillance de :
    • La température
    • L’humidité
    • La pression atmosphérique et la pression différentielle
    • L’éclairement (lux)
    • L’irradiance UVA, UVB et UVC
    • Le monoxyde de carbone (CO)
    • Le dioxyde de carbone (CO 2)
    • Rayonnement solaire
    • Quantité de pluie
    • Vitesse et direction du vent
    • Humidité des feuilles
    • Teneur en eau volumétrique du sol
    • Niveau
    • Indice WBGT
  • Les modèles qui mesurent l’humidité relative et la température calculent les quantités d’humidité dérivées
  • Les quantités calculées dépendent du modèle et peuvent être : point de rosée, température du bulbe humide, humidité absolue, rapport de mélange, pression de vapeur partielle
  • Selon le modèle, les sondes de mesure externes sont connectées à l’enregistreur de données via un connecteur M12 ou un bornier à vis
  • Certains modèles sont équipés de capteurs intégrés
  • Des enregistreurs de données avec entrées de bornier sont disponibles pour le raccordement de :
    • Transmetteurs avec sortie de courant 0 ÷ 20 ou 4 ÷ 20 mA et sortie de tension 0 ÷ 50 mV, 0 ÷ 1 V ou 0 ÷ 10 V
    • Pt100 / Pt1000 et K, Capteurs de température à thermocouple de type J, T, N, E
    • Capteurs avec sortie contact sans tension (comptage des commutations) ou sortie potentiométrique
    • Capteurs avec sortie RS485 MODBUS-RTU. Cela permet d’étendre la capacité de surveillance du système à d’innombrables autres quantités, en plus de celles énumérées ci-dessus
  • Les domaines d’application typiques du système d’enregistrement de données sans fil Delta OHM sont :
    • Services alimentaires (conteneurs réfrigérés, chambre froide, production et transport de nourriture)
    • Santé (stockage de médicaments, vaccins, sang, surveillance des incubateurs et salles d’opération)
    • Serres et cultures agricoles
    • Analyses environnementales (Qualité de l’air, météorologie et hydrologie)
    • Musées et archives documentaires
    • Transport de denrées périssables et fragiles
    • Climatisation
    • Chambres propres
    • Laboratoires
    • Processus industriels
  • Composants du système Le système se compose des composants suivants :
    • HD35AP…: unité de base
    • HD35RE…: répéteurs
    • HD35ED…: série d’enregistreurs de données
    • HD35ED-ALM: module d’alarme à distance
  • HD35AP… unité de base : l’unité de base est l’interface entre les enregistreurs de données du système, placés dans les sites de mesure, et le PC
  • Il communique sans fil avec les enregistreurs de données distants
  • Lorsqu’il est connecté au PC via la connexion USB, l’unité de base est directement alimentée par le port USB du PC
  • En l’absence de connexion USB, l’alimentation est fournie par la batterie interne rechargeable ou par l’adaptateur d’alimentation externe (en option)
  • L’utilisation de l’adaptateur d’alimentation externe est nécessaire avec les versions HD35APW et HD35APG… / HD35AP3G….



  • HD35RE… répéteurs : les répéteurs sont des appareils capables de servir de pont entre l’unité de base HD35AP… et les enregistreurs de données à distance HD35ED….
  • Ils permettent d’augmenter la distance de communication entre les enregistreurs de données et l’unité de base
  • Plus de répéteurs peuvent être interposés entre un enregistreur de données et l’unité de base pour augmenter encore la distance de communication

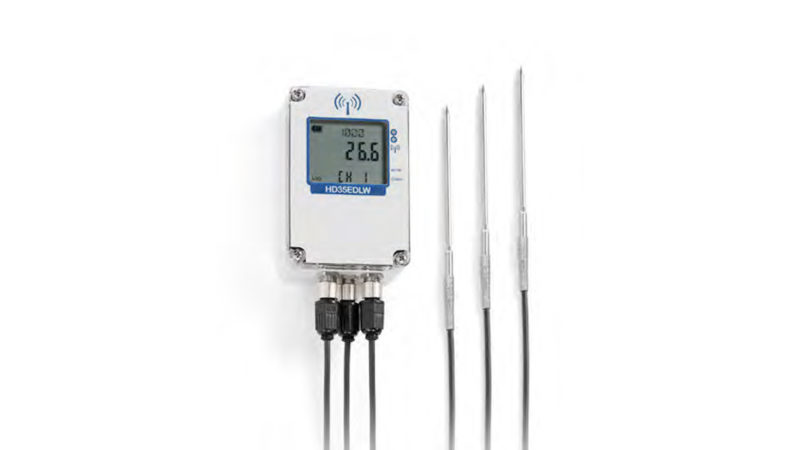

  • HD35ED… série d’enregistreurs de données: les enregistreurs de données sont les appareils distants connectés aux sondes de mesure
  • Ils sont installés dans les environnements à surveiller et sont alimentés par la batterie interne (non rechargeable) qui permet une longue durée de vie
  • Les mesures acquises sont stockées dans la mémoire interne et envoyées à l’unité de base automatiquement à intervalles réguliers ou à la demande de l’utilisateur

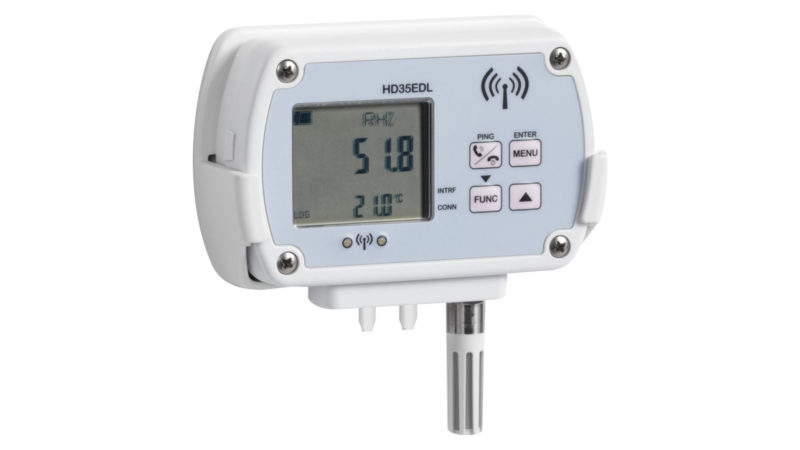

  • Des versions avec ou sans écran LCD sont disponibles

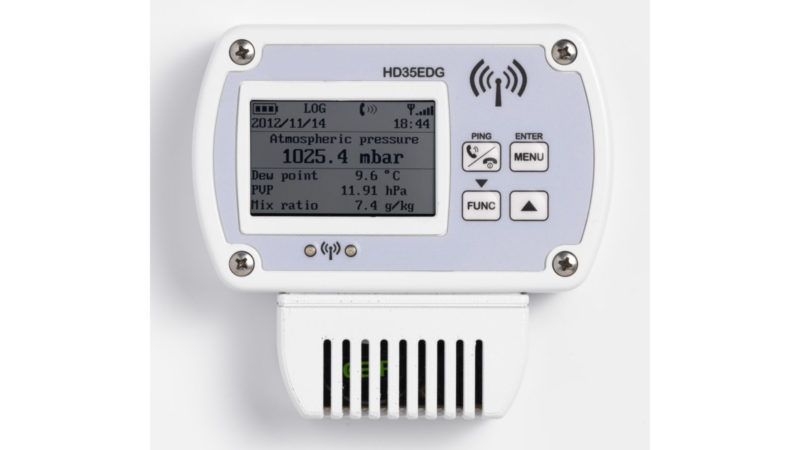

  • Les versions avec écran LCD permettent également de visualiser les mesures et la qualité du signal RF sur le site d’installation et de configurer également l’enregistreur de données via le clavier avant



  • Module d’alarme à distance HD35ED-ALM: Avec des sorties relais, le module permet d’activer des dispositifs de signalisation (sirènes, voyants clignotants, etc.) ou des actionneurs



  • Le système peut comprendre jusqu’à 255 appareils (y compris l’unité de base et tous les répéteurs)
  • Chaque appareil est identifié de manière unique par sa propre adresse. Grâce à la transmission sans fil, l’installation du système est extrêmement simple et rapide
  • L’absence de câbles permet une économie considérable de coût de matériel et de main-d’œuvre et permet de déplacer les composants du système à tout moment sans problème
  • De plus, il n’est pas nécessaire de retirer l’enregistreur de données de son emplacement ou d’aller sur le site d’installation pour télécharger les données mesurées dans le PC
