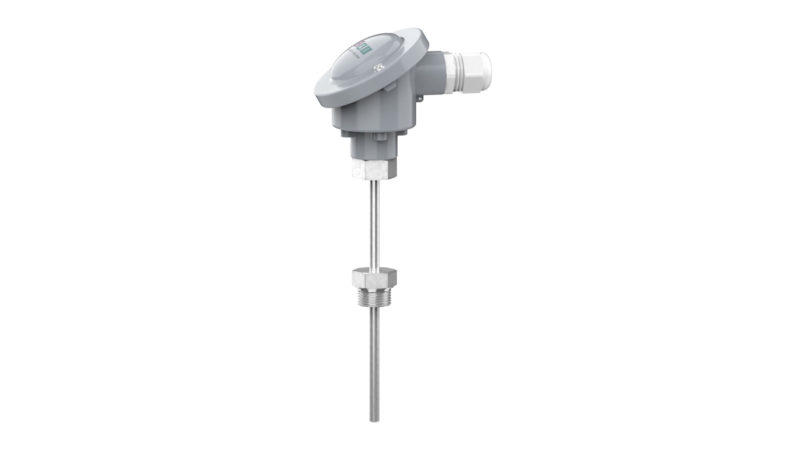

Ref : STBR / STBRK

Fichiers en téléchargement

Données techniques

STBR

  • Température d’utilisation (Suivant références) : -50 à +400 °C
  • Type de capteur :
    • En standard : PT100, classe A, 3 fils, simple enroulement
    • En option : PT1000,classe A, 2 fils, PT 100 1/3 DIN, 1/10 DIN 3 ou 4 fils
    • Duplex pour tous les éléments 2×2 ou 2×3 fils
  • Température de stockage : – 20 +80 °C
  • Plongeur : Inox 316 L
  • Raccord process : Inox 316L avec ou sans 1/4″, 1/2″, mâle au pas Gaz ou NPT (autre filetage sur demande)
  • Raccordement électrique : Avec ou sans bornier. Transmetteur 4/20mA – 0/10V en option
  • Tête de raccordement : Tête DIN B IP65, alliage d’aluminium avec peinture époxy et presse étoupe IP65 polyamide Ø serrage 5 à 12 mm
  • Pression : 200 Bars à 25 °C

STBRK

  • Température d’utilisation (Suivant références) :
    • De -50°C à +350°C pour Tc T
    • De -50°C à +600°C pour Tc K, J et N
  • Montage de la soudure :
    • En standard : soudure chaude isolée
    • En option : soudure chaude à la masse
  • Température de stockage : – 20 +80 °C
  • Plongeur : Inox 316 L compacté magnésie
  • Raccord process : Inox 316L avec ou sans 1/4″, 1/2″, mâle au pas Gaz ou NPT (autre filetage sur demande)
  • Raccordement électrique : Avec ou sans bornier. Transmetteur 4/20mA – 0/10V en option
  • Tête de raccordement : Tête DIN B IP65, alliage d’aluminium avec peinture époxy et presse étoupe IP65 polyamide Ø serrage 5 à 12 mm
  • Pression : 200 Bars à 25 °C



Options et accessoires

  • Transmetteur sortie 4/20 mA ou 0/10 V
  • Bride de fixation murales
  • Bride inox
  • Raccord coulissant
  • Connecteur
  • Olive PTFE ou inox pour raccord coulissant
  • Raccord union inox
  • Graisse silicone thermoconductrice
  • Certificat d’étalonnage
  • Autres sur demande
