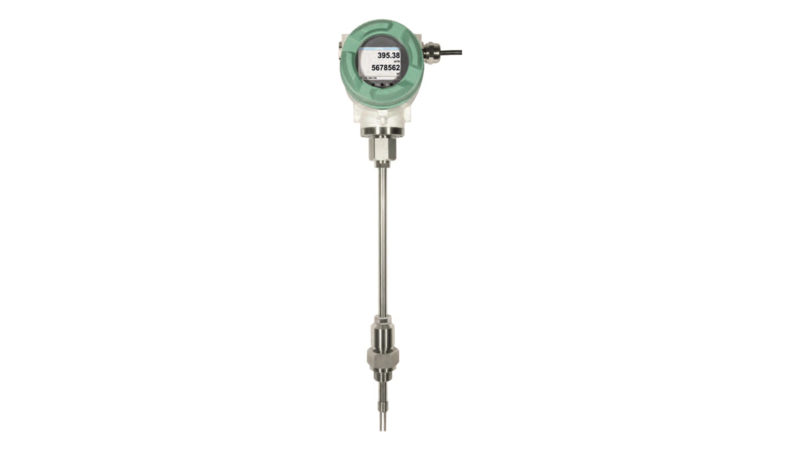

Ref : VA550

avantages

  • Conditionnement IP 67
  • Sorties: 4 … 20 mA, Impulsion, Modbus, M-Bus, Profibus, Ethernet, HART
  • Boîtier rotatif, affichage pivotable à 180 °. Réglages via l’affichage, débitmètre réinitialisation
  • Toutes les pièces en contact avec le fluide en acier inoxydable 1.4571

Fichiers en téléchargement

Données techniques

Caractéristiques techniques de mesure spéciales

  • 4 valeurs à l’écran: débit, consommation totale, vitesse, température
  • Unités librement réglables
  • Toutes les valeurs mesurées, paramètres comme le type de gaz, le diamètre intérieur, le numéro de série, etc., sont récupérables via Modbus RTU
  • Fonctions de diagnostic complètes lisibles sur l’affichage ou accès à distance via Modbus comme e. g. dépassement des valeurs max / min ° C, cycle d’étalonnage, codes d’erreur, numéro de série
  • Notification en cas de dépassement du cycle d’étalonnage
  • Précision de version standard 1,5% de m.v. ± 0,3% de f.s.
  • Précision de la version de précision 1,0% de m.v. ± 0,3% de f.s
  • Plage de mesure de 1: 1000 (0,1 à 224 m / s)
  • Configuration et diagnostic via écran, instrument portatif PI 500, logiciel de maintenance sur site sur PC
  • Le type de gaz (air, azote, oxygène, argon, etc.) peut être réglé librement par le logiciel de maintenance pour PC ou un appareil externe DS 400, DS 500, PI 500
  • Conditions de référence ° C et mbar / hPa librement réglables
  • Réglage du point zéro, suppression du volume de fuite
  • Perte de pression négligeable

Caractéristiques techniques spéciales

  • Boîtier robuste en aluminium moulé sous pression résistant aux chocs pour les espaces extérieurs IP 67
  • Toutes les pièces de contact moyen en acier inoxydable 1 4571
  • Convient comme version à insertion pour 3/4˝ à DN 1000
  • Sur demande avec approbation ATEX ATEX II 2G Ex d IIC T4 (jusqu’à 120 ° C)
  • Sur demande avec approbation DVGW pour le gaz naturel (jusqu’à 16 bar)
  • Pression allant jusqu’à 50 bars, version spéciale jusqu’à 100 bars
  • Plage de température jusqu’à 180 ° C
  • Pas de pièces mobiles, pas d’usure
  • Embout de capteur très robuste, facile à nettoyer
  • Installation et dépose faciles sous pression via une vanne à boisseau sphérique 1/2
  • Boîtier rotatif, écran pivotable à 180 °
  • Bague de sécurité pour installation et dépose sous pression
  • Échelle de profondeur pour une installation précise

Options et accessoires

  • Câble de connexion pour capteurs 5 m avec extrémités ouvertes
  • Câble de connexion pour capteurs 10 m avec extrémités ouvertes
  • Câble de connexion Ethernet longueur 5 m, connecteur M12 codé x (8 pôles) vers connecteur RJ 45
  • Câble de connexion Ethernet longueur 10 m, connecteur M12 codé x (8 pôles) vers connecteur RJ 45
  • Bloc secteur dans un boîtier mural pour 2 capteurs maximum de la série VA / FA 5xx, 100-240 V, 23 VA, 50-60 Hz / 24 VDC, 0,35 A
  • Certificat d’étalonnage ISO à 5 points de mesure pour VA 500/550
  • Point d’étalonnage supplémentaire pour le débit volumique (point librement sélectionnable)
  • Logiciel de maintenance VA 550 incl. câble d’interface vers PC (USB) et alimentation – pour la configuration / paramétrage du VA 550
  • Protection haute pression pour installation de 10 à 100 bar (pour VA 550)
  • Protection haute pressionm pour installation de 10 à 16 bar DVGW (pour VA 550)
  • Vissage de câble PNG – standard VA 550/570
  • Vissage de câble PNG – pour version ATEX VA 550/570
