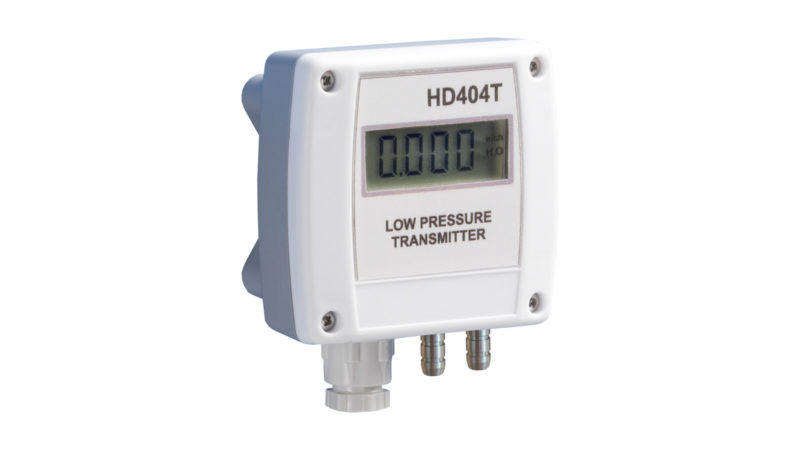

Transmetteurs basse pression

Ref : HD404

Avantages

  • Plages de 50 Pa à 100 mbar
  • Modèles avec circuit auto-zéro
  • Mesure de la vitesse du flux d’air en option
  • Large disponibilité des signaux de sortie pour une intégration facile dans n’importe quelle installation
  • Capteur avec une excellente linéarité, répétabilité et stabilité dans le temps
  • Modèles avec option d’affichage pour une lecture directe dans le unité de mesure sélectionnée
  • Livré prêt à l’emploi et déjà calibré

Fichiers en téléchargement

Données techniques

  • Capteur : Piézorésistif
  • Résolution : 0,1 Pa pour HD404ST2… / 0,5 Pa pour f.s. jusqu’à 500 Pa (sauf HD404ST2…) / 1 Pa pour f.s. 1000 Pa / 0,1 mbar pour HD404ST5… / 0,05 mmH2O pour f.s. jusqu’à 50 mmH2O / 0,1 mmH2O pour f.s. 100 mmH2O / 0,002″ H2O pour f.s. jusqu’à 4″ H2O / 0,01 m/s (uniquement versions SR)
  • Sortie :
    • HD404T… : analogique actif 0…10 Vdc (RLmin=10 kΩ) ou 4…20 mA (RLmax= 500Ω)
    • HD404ST… : numérique RS485 Modbus‑RTU
  • Temps de réponse :
    • HD404T… avec dip-switch réglé sur FAST : 0,125 s en mode pression / 1 s en mode vitesse (uniquement versions SR)
    • HD404T… avec dip-switch sur LOW : configurable 1, 2 ou 4 s (par défaut 2 s)
    • HD404ST… configurable 0,125, 1, 2 ou 4 s (par défaut 2 s)
  • Limite de surpression : 50 kPa
  • Connexion à l’ordinateur :
    • HD404T… : Port série RS232 peut être connecté à un port USB à l’aide de l’adaptateur CP27 en option
    • HD404ST… : peut être connecté à un port USB en utilisant l’adaptateur RS48 en option
  • Étalonnage zéro : Automatique pour les versions avec option AZ
  • Supports compatibles : Uniquement air et gaz secs non agressifs
  • Source de courant :
    • HD404T… : 24 Vca ± 10 % ou 18…40 Vcc
    • HD404ST… : 12…30 Vcc
  • Absorption :
    • HD404T… : < 1 W @ 24 Vcc
    • HD404ST… : < 100 mW à 12 Vcc
  • Connexion de pression : Laiton nickelé, Ø 6 mm
  • Connections electriques : Bornier à vis, max 1,5 mm2 , presse-étoupe PG9
  • Des conditions de fonctionnement : -10…+60 °C (-5…+50 °C pour les modèles avec option AZ), 0…95% HR
  • Température de stockage : -20…+70 °C
  • Degré de protection : IP65

Options et accessoires

  • Câble de connexion null-modem avec connecteur SubD à 9 broches côté PC et connecteur à 3 broches côté instrument
  • Câble de connexion avec convertisseur USB/RS232 intégré. Connecteur USB côté PC et connecteur 3 pôles côté instrument
  • Câble pour connexion RS485 avec convertisseur USB/RS485 intégré. Le câble a un connecteur USB pour PC et 3 fils séparés pour les instruments
  • Orifice d’écoulement pour conduit carré ou cylindrique. Livré avec deux morceaux de tube silicone Ø interne 4 mm / Ø externe 6 mm, longueur 1 m
  • Orifice d’écoulement en plastique pour conduit cylindrique. Livré avec deux morceaux de tube en silicone, Ø interne 4 mm / Ø externe 6 mm, longueur 1 m
  • Câble d’extension thermocouple K. Longueur 2 m, connecteur miniature. Pour tubes de Pitot avec capteur thermocouple K
