Ref : HD3604T / HD36V4T

Avantages

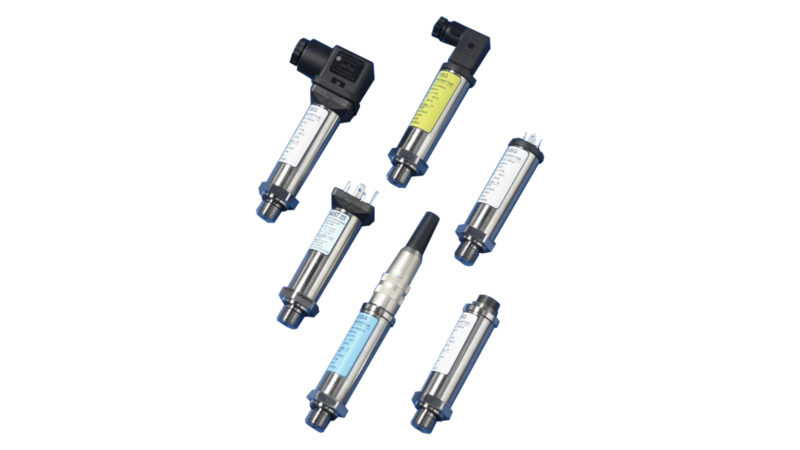

  • Transmetteur de pression
  • Émetteur relatif (GAUGE)
  • Sortie 4-20mA ou DC
  • 1/4 « BSP
  • Gamme: 100mBar-600Bar

Fichiers en téléchargement

Données techniques

  • Transmetteurs de pression avec respectivement sortie microprocesseur et courant (4… 20mA) ou tension (0… 5V, 1… 5V ou 0… 10V)
  • Le capteur, piézorésistif, est isolé et permet de mesurer la pression de gaz et de liquide sur une large plage de températures
  • La pression mesurée est relative à l’atmosphère. Les différents modèles couvrent les échelles de 100mbar à 600bar
  • Le boîtier est en acier inoxydable de 20 mm de diamètre. et renferme le capteur et l’électronique: afin de le connecter à un système sous pression, il est fourni avec une connexion filetée BSP ¼ ”avec une bague de fixation hexagonale de 22 mm
  • Pour les connexions électriques, trois solutions différentes sont proposées :
    • Un connecteur mâle DIN 43650A
    • Un connecteur mâle DIN 43650C
    • Un connecteur mâle circulaire DIN 41524
  • Les connecteurs sont équipés d’une prise femelle libre à trois ou quatre pôles avec guide-câble (selon les modèles)
  • Tous les émetteurs sont étalonnés en usine en trois points. L’utilisation d’un circuit à microprocesseur permet de mémoriser la courbe de réponse du capteur et de corriger toute non linéarité possible
  • Aucun étalonnage n’est demandé à l’utilisateur

Transmetteur de pression Série HD3604T Gamme 4-600Bar

  • Transmetteurs de pression avec connecteur DIN 43650 A Raccord fileté mâle : sortie¼ ”BSP4 ÷ 20mA, alimentation 10… 30Vdc, connecteur 3 pôles DIN 43650
  • Surface de contact 17-4 PH, joint torique en Viton, boîtier AISI 304
  • Transmetteur RELATIF (JAUGE) par rapport à l’atmosphère
  • Alimentation 10… 30Vdc. Température de fonctionnement : -40… + 125 ° C
  • Gammes pleine échelle disponibles : 4 – 6 – 10 – 16 – 25 – 40 – 60 – 100 – 160 – 250 – 400 – 600 bar

Transmetteur de pression Série HD3604T. Gamme 100mBar-2,5Bar

  • Transmetteurs de pression avec connecteur DIN 43650 A
  • Raccord fileté mâle : sortie¼ ”BSP4 ÷ 20mA, alimentation 10… 30Vdc, connecteur 3 pôles DIN 43650
  • Surface de contact AISI 316, joint torique en Viton, boîtier AISI 304 RELATIF (GAUGE) émetteur par rapport à l’atmosphère, alimentation 10… 30Vdc
  • Température de fonctionnement: -20… + 80 ° C
  • Gammes pleine échelle disponibles : 100 – 200 – 400 – 600 mbar, 1 – 2,5 bar

Transmetteur de pression Série HD36V4T. Gamme 4-600Bar

  • Transmetteurs de pression avec connecteur DIN 43650 A
  • Raccord fileté mâle : sortie ¼ ”BSP0-10Vdc, alimentation 10… 30Vdc, connecteur 3 pôles DIN 43650
  • Surface de contact 17-4 PH, joint torique en Viton, boîtier AISI 304
  • Transmetteur RELATIF (JAUGE) par rapport à l’atmosphère
  • Alimentation 10… 30Vdc. Température de fonctionnement: -40… + 125 ° C
  • Gammes pleine échelle disponibles : 4 – 6 – 10 – 16 – 25 – 40 – 60 – 100 – 160 – 250 – 400 – 600 bar

Transmetteur de pression Série HD36V4T. Gamme 100mBar-2,5Bar

  • Transmetteurs de pression avec connecteur DIN 43650 A
  • Raccord fileté mâle : sortie¼ ”BSP0-10Vdc, alimentation 10… 30Vdc, connecteur 3 pôles DIN 43650
  • Surface de contact AISI 316, joint torique en Viton, boîtier AISI 304
  • RELATIF (GAUGE) émetteur par rapport à l’atmosphère, alimentation 10… 30Vdc
  • Température de fonctionnement: -20… + 80 ° C
  • Gammes pleine échelle disponibles : 100 – 200 – 400 – 600 mbar, 1 – 2,5 bar
