Ref : VA570

Avantages

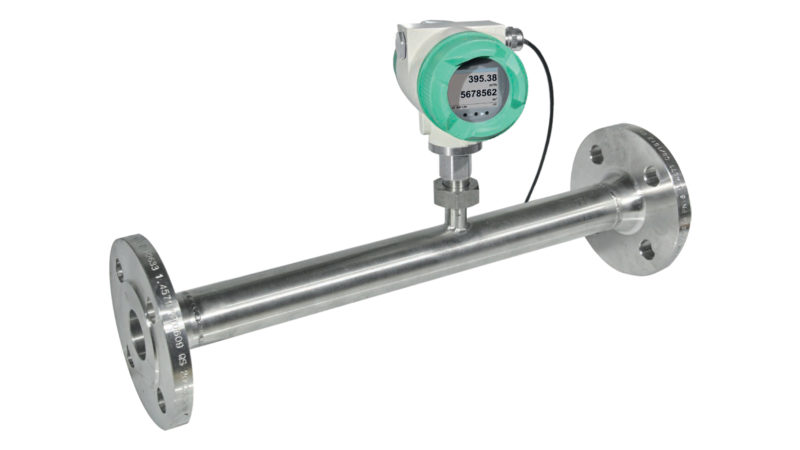

  • Il existe 2 types de raccords à la tuyauterie : soit en version pour raccordement par brides, soit par raccords filetés de type gaz R ou NPT
  • Fonction compteur avec totalisateur m³, Nm³, Sm³ et remise à zéro par le clavier ou via la liaison Modbus RTU
  • La tête de mesure reste amovible. L‘unité de mesure peut être, facilement et rapidement, démontée pour procéder à l‘étalonnage ou à son nettoyage et ce, sans avoir à démonter le manchon de mesure
  • La conception de la tête de mesure assure un parfait centrage et alignement du capteur lors de son remontage dans le manchon. Cela évite toute erreur ou mauvais positionnement de la tête de mesure, ce qui représente un réel gain de temps, efficacité et garantit une mesure toujours optimale

Fichiers en téléchargement

Données techniques

  • 4 grandeurs affichées : vitesse, débit, consommation totale (totalisateur) et température. Unités ou combinaisons au choix
  • Accès via Modbus RTU aux valeurs mesurées, réglages de la nature du gaz, diamètre intérieur, numéro de série, etc
  • Fonctions de diagnostic via affichage local ou à distance par Modbus. Par exemple: dépassement des valeurs max / min °C, cycle d‘étalonnage, codes d‘erreur, numéro de série. Tous sont lisibles et réglables
  • Notification en cas de dépassement du cycle d‘étalonnage
  • Précision standard : 1,5% de la mesure et. ± 0,3% de la PE
  • Option précision élevée : 1.0 % de la mesure et ± 0.3 % de la PE (pleine échelle)
  • Rangeabilité de 1 à 1000 soit de 0,1 à 224 m/s
  • Configuration et diagnostic via écran ou instrument via portable PI 500, ou logiciel de maintenance CS Service, sur site
  • Type de gaz (air, azote, oxygène, argon, etc.) densité réglable avec le logiciel CS Service PC ou DS 400, DS 500, PI 500
  • Conditions de référence °C et mbar/hPa réglable (normaux débits ou standards débits par exemple)
  • Réglage du zéro pour soustraction des débits de fuites éventuelles
  • Perte de charge négligeable
  • Boîtier en aluminium étanche et robuste pour installation en extérieur IP 67
  • Pièces en contact avec le fluide en acier inoxydable 1,4571 (inox 316 Ti)
  • Option homologation ATEX II 2G Ex d IIC T4 (jusqu’à 120°C)
  • Débitmètre homologué DVGW pour gaz naturel (jusqu‘à 16 bar) certification sur demande
  • Tenue en pression jusqu‘à 16 bar (en option jusqu‘à 40 bar)
  • Plage de température jusqu’à 180 °C
  • Pas de pièce en mouvement, aucune usure
  • Capteur très robuste et facile à nettoyer
  • Boîtier, affichage pivotant jusqu’à 180°C

Options et accessoires

  • Bouchon pour tronçon de mesure, en aluminium
  • Bouchon pour tronçon de mesure, en acier inoxydable 1.4404
  • Câble de raccordement 5 m avec extrémités fils dénudés
  • Câble de raccordement 10 m avec extrémités fils dénudés
  • Câble de connexion Ethernet 5 mètres, Connecteur M12 / x-code (8 broches.) vers connecteur RJ-45
  • Câble de connexion Ethernet 10 mètres, Connecteur M12 / x-code (8 broches.) vers connecteur RJ-45
  • Bloc d‘alimentation dans boîtier mural pour max. 2 capteurs série VA/FA 5xx, 100-240 V, 23 VA, 50-60 Hz / 24 VDC, 0,35 A
  • Certificat d’étalonnage ISO sur 5 points de mesure pour capteurs VA
  • Point d‘étalonnage supplémentaire (valeur débit au choix)
  • Kit CS Service Software pour la configuration et la maintenance des capteurs de la série FA5xx et VA5xx. Il inclut : interface USB vers PC ; cordons capteurs ; alimentation
    secteur ; logiciel PC
  • Presse étoupe vissant – standard pour VA 550/570
  • Presse étoupe vissant – version ATEX pour VA 550/570
