Ref : VKD

Avantages

  • Introduire un haut standard de référence élevé dans la conception des vannes thermoplastiques

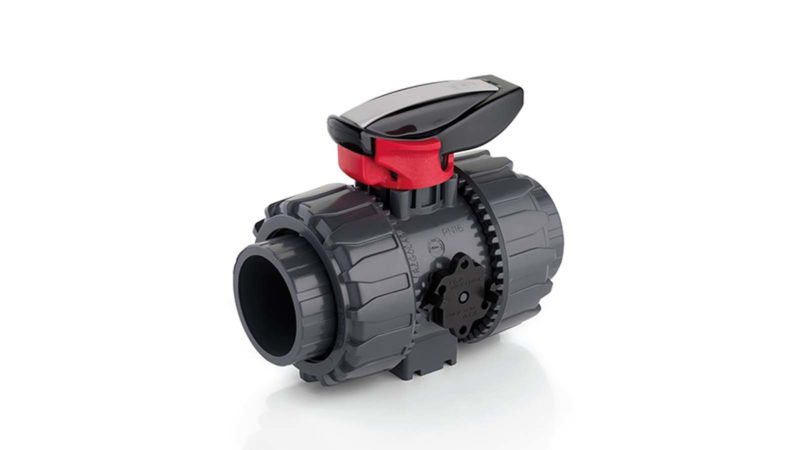

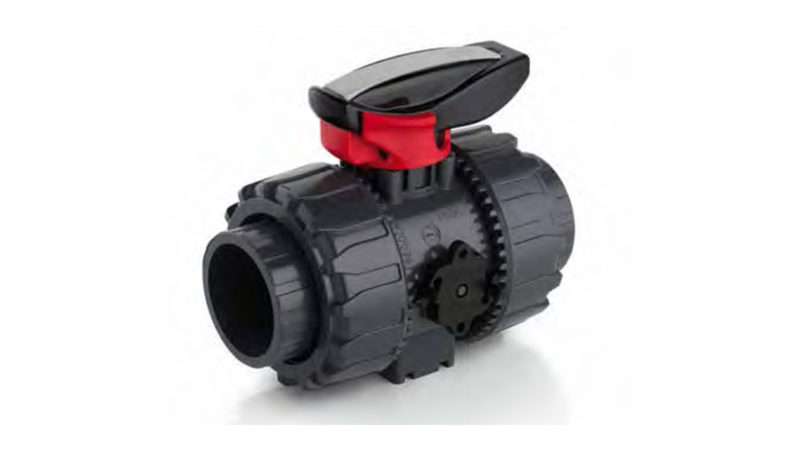

  • Robinet à boisseau sphérique à deux écrous union à démontage radial
  • Conforme aux exigences les plus sévères des applications industrielles

Fichiers en téléchargement

Données techniques

  • Système d’assemblage par collage, par vissage et par bridage
  • Système de support des sièges breveté SEAT STOP®, qui permet d’effectuer un micro réglage des sièges et de minimiser influence des effets de fond
  • Démontage radial facile de l’installation et remplacement rapide des joints toriques et des sièges sans l’aide d’aucun outil
  • Corps du robinet PN 16 à démontage radial (True union) réalisé par moulage à injection en PVC-U rigide avec interface pré-percée pour montage d’actionneurs. Conditions d’essai conformes à ISO 9393
  • Possibilité de démontage des tuyaux en aval avec le robinet en charge en position fermée
  • Boisseau sphérique à passage intégral de type flottant à haute finition de surface
  • Support intégré dans le corps pour le supportage du robinet
  • Le réglage du support de siège peut être effectué avec le kit de réglage Easytorque

Options et accessoires

  • Collets en PE100 à embouts mâles longs, pour raccordements par électro soudage ou soudage bout à bout
  • Kit de blocage de la poignée 0° – 90° cadenassable
  • Platine de montage
  • Extension de manoeuvre
  • Kit pour le réglage du serrage du support de siège pour vannes de la série DUAL BLOCK® DN 10 à 50
  • Le robinet peut être muni d’actionneurs pneumatiques, au moyen d’un module en PPGR reproduisant le gabarit de perçage prévu par la norme ISO 5211
  • Le robinet peut être muni d’actionneurs électriques, au moyen d’un module en PP-GR reproduisant le gabarit de perçage prévu par la norme ISO 5211
  • Boîtier de fin de course munie de microcontacts électromécaniques ou inductifs, pour signaler à distance la position du robinet
