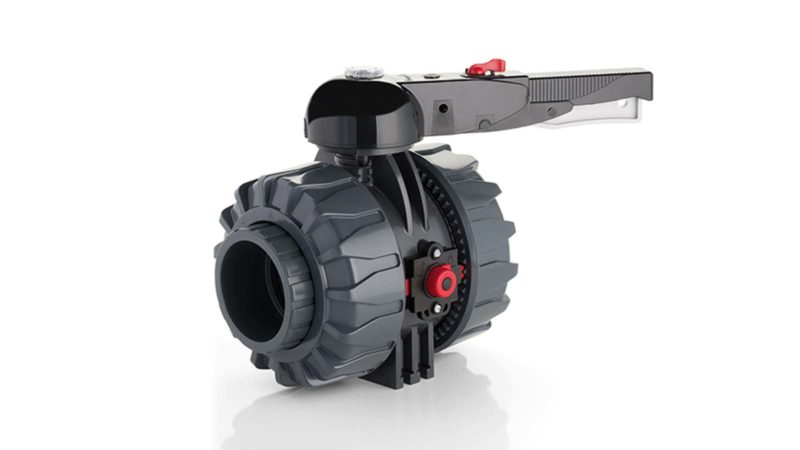

Ref : VKD DN65 à 100

Avantages

  • Introduire un haut standard de référence élevé dans la conception des vannes thermoplastiques
  • Robinet à boisseau sphérique à deux écrous union à démontage radial
  • Conforme aux exigences les plus sévères des applications industrielles

Fichiers en téléchargement

Données techniques

  • Système d’assemblage par collage, par vissage et par bridage
  • Système de support des sièges breveté SEAT STOP®, qui permet d’effectuer un microréglage des sièges et de minimiser l’influence des effets de fond
  • Démontage radial facile de l’installation et remplacement rapide des joints toriques et des sièges sans l’aide d’aucun outil
  • Corps du robinet PN 16 à démontage radial (True union) réalisé par moulage à injection en PVC-U rigide avec interface pré-percée pour montage d’actionneurs. Conditions d’essai conformes à ISO 9393
  • Possibilité de démontage des tuyaux en aval avec le robinet en position fermée et en charge
  • Boisseau sphérique à passage intégral à haute finition de surface
  • Support intégré dans le corps pour la fixation du robinet
  • Possibilité d’installer un réducteur manuel ou des actionneurs pneumatiques et/ou électriques grâce à l’application d’une petite bride en PP-GR à trous standard ISO
  • Tige de commande en acier inox surmoulé, à section carrée conformément à la norme ISO 5211

Spécifications techniques

  • Fabrication : Robinet à boisseau sphérique à deux voies à démontage radial, avec support et écrous union verrouillés
  • Gamme de dimensions : DN 65 à 100
  • Pression nominale : PN 16 avec eau à 20 °C
  • Plage de température : 0 °C à 60 °C
  • Standard d’accouplement
    • Collage : EN ISO 1452, EN ISO 15493, BS 4346-1, DIN 8063, NF T54-028, ASTM D 2467, JIS K 6743. Compatibles avec les tuyaux selon EN ISO 1452, EN ISO 15493, DIN 8062, NF T54-016, ASTM D 1785, JIS K 6741
    • Vissage : ISO 228-1, DIN2999, ASTM D 2467, JIS B 0203.
    • Brides : ISO 7005-1, EN ISO 1452, EN ISO 15493, EN 588-1, DIN 2501, ANSI B.16.5 cl.150, JIS B 2220.
  • Références normatives
    • Critères de fabrication : EN ISO 16135, EN ISO 1452, EN ISO 15493
    • Méthodes et conditions requises pour les tests : ISO 9393
    • Critères d’installation : DVS 2204, DVS 2221, UNI 11242
    • Accouplements pour actionneurs : ISO 5211
  • Matériaux du robinet : PVC-U
  • Matériaux d’étanchéité : EPDM, FPM ; PTFE (sièges)

Options et accessoires

  • Collets en PE100 à embouts mâles longs, pour raccordements par électro soudage ou soudage bout à bout
  • Kit de blocage de la poignée 0° – 90° cadenassable
  • Platine de montage
  • Extension de manoeuvre
  • Kit pour le réglage du serrage du support de siège pour vannes de la série DUAL BLOCK® DN 10 à 50
  • Le robinet peut être muni d’actionneurs pneumatiques, au moyen d’un module en PPGR reproduisant le gabarit de perçage prévu par la norme ISO 5211
  • Le robinet peut être muni d’actionneurs électriques, au moyen d’un module en PP-GR reproduisant le gabarit de perçage prévu par la norme ISO 5211
  • Boîtier de fin de course munie de microcontacts électromécaniques ou inductifs, pour signaler à distance la position du robinet
