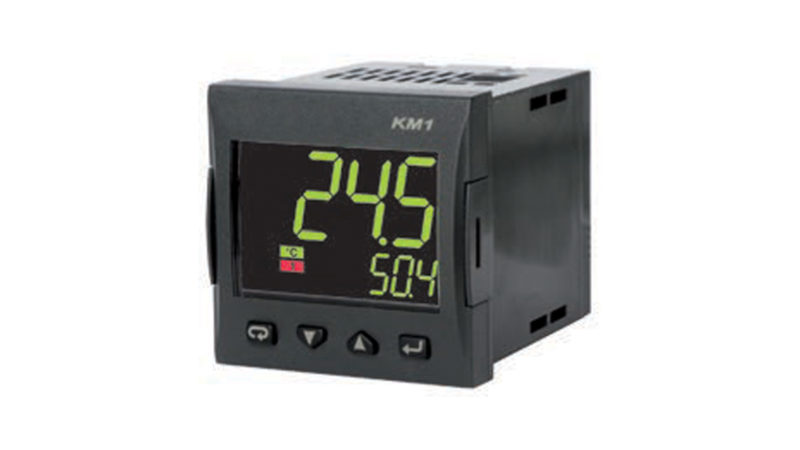

Régulateur avec timer indépendant
Ref : KM1
Avantages
- Affichage LED 3 couleurs
- Minuterie indépendante
- Compteur d’heures de travail
- Fonction compteur d’eau
Fichiers en téléchargement
Données techniques
- Dimensions 48 x 48 mm (1/16 DIN), profondeurs 48 mm + 14 mm (bornier)
- Protection face avant IP65 avec garniture
- Double afficheur à LED :
- Afficheur principal : 4 digit, 3 couleurs dynamiques rouge, vert et ambre h 15.5 mm
- Afficheur secondaire : 4 digit, vert h 7.6 mm
- 1 entrée universelle pour sonde de température: TC J,K,S,R,T; capteurs infrarouges J et K; RTD Pt 100 et PT1000 2 fils; PTC KTY81-121 (990 Ω @ 25°C); NTC 103AT-2 (10KΩ @ 25°C), pour signaux en mV 0/12… 60 mV ou pour signaux normalisés 0/4… 20 mA, 0/1… 5 V , 0/2… 10 V
- Précision de la mesure: ± 0.5 % de l’échelle ± 1 digit; tc S ± 1% de léchelle ± 1 digit
- 1 ou 2 entrées digitales par contact libre de potentiel, de base par code de configuration (la seconde entrée peut-être configurée comme sortie OUT4)
- Alimentation: 24 VAC/VDC ± 10%, 100… 240 VAC/VDC (-15%/+10%), 24… 240 VAC/DC
- Fréquence : 50/60 HZ
- Consommation: 7 VA max.
- OUT1: relais SPST-NO 4A/240 Vac ou tension pour la commande de SSR 13V max @1mA, 10.5 V min@15 mA ±10%
- OUT2: relais SPST-NO 2A/240 Vac ou tension pour la commande de SSR 13V max @1mA, 10.5 V min@15 mA ±10%
- OUT3: relais SPST-NO 2A/240 Vac ou tension pour la commande de SSR 13V max @1mA, 10.5 V min@15 mA ±10%
- OUT4 programmable : en tension pour la commande de SSR 13V max @1mA, 10.5 V min@15 mA ±10% ou alimentation capteur ou entrée digitale
- 3 alarmes configurable absolue, déviation, de bande
- 4 consignes sélectionnables
- Communication série : TTL (standard) + RS 485 (option) isolée, protocole MODBUS RTU (JBUS)
- vitesse de communication : 1200… 38400 baud
- Régulation PID simple ou double action avec contrôle de dépassement, ON/OFF, ON/OFF avec zone neutre, Autotuning, Self-tuning
- Timer indépendant avec 5 modes de fonctionnement
- Fonction EVOgreen: mise en mode veille de l’affichage
- Wattmètre pour le calcul de la puissance instantanée et de l’énergie consommée
- Compteur horaire: un compteur non réinitiable et un compteur réinitiable avec alarme
- Connexions: 16 bornes à vis 2.5 mm² (AWG22… AWG14) sur bornier fixe, extractible ou ressort
