Ref : 801

Avantages

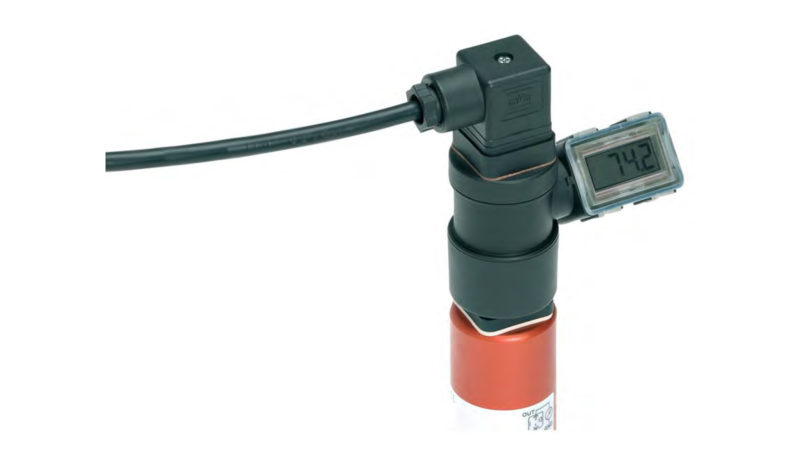

  • Affichage sur site, directement embrochable
  • Quelle que soit la position de montage, l’afficheur peut être tourné et orienté jusqu’à obtenir la meilleure position de lecture
  • Indice de protection IP 65 avec connecteur DIN EN 175301-803 monté

Fichiers en téléchargement

Données techniques

  • Température ambiante : 0 … +60 °C
  • Température de stockage : -20 … +75 °C
  • Courant absorbé : 0 … 5 V / 0 … 10 V / 0 … 20 mA, < 4 mA ; 4 … 20 mA chute de tension 8 V
  • Signal / alimentation : technique 3 fils : 0 … 5, V 11 … 33 VDC, 24 VDC μ 15 % ; 0 … 10 V 18 … 33 VDC, 24 VAC μ 15 % / technique 2 fils : 4 … 20 mA, 8 … 33 VDC
  • Résistance interne : 0 … 5 V > 100 kOhm ; 0 … 10 V > 100 kOhm ; 0 … 20 mA < 50 Ohm
  • Temps de réponse : < 0.5 s
  • Pour une température ambiante de 23 °C : typ. < μ 2 digits
  • Stabilité dans le temps (1 année) : typ. < μ 2 digits
  • Dérive du point zéro : typ. < μ 0.2 digit/K
  • Dérive de la sensibilité : typ. < μ 0.2 digit/K
  • Embase DIN EN 175301-803
  • Cristaux liquides : 3 Digits ; Hauteur de chiffres 9.4 mm
  • Possibilités d’affichage (Toutes les valeurs intermédiaires sont réglables), Valeur minimale / valeur maximale : -1.0 / 9.00; .000 / .900; 0.00 / 9.00; 00.0 / 90.0; 000 / 900
  • IP 65 avec joints et connecteurs vissés. Pour conserver l’indice de protection ne pas tourner continuellement les sous-modules
  • Réalisé en usine sur indication du client à la commande
  • Réalisable par le client au moyen de 2 potentiomètres à 10 tours (début en fin dÊéchelle), et de commutateurs DIP pour la position de la virgule
  • Matériau du boîtier : Polyamide
  • Masse : ~ 95 g
  • Compatibilité électromagnétique : Conformité CE selon EN 61326-2-3
