Mesure réseau électrique multifonctions

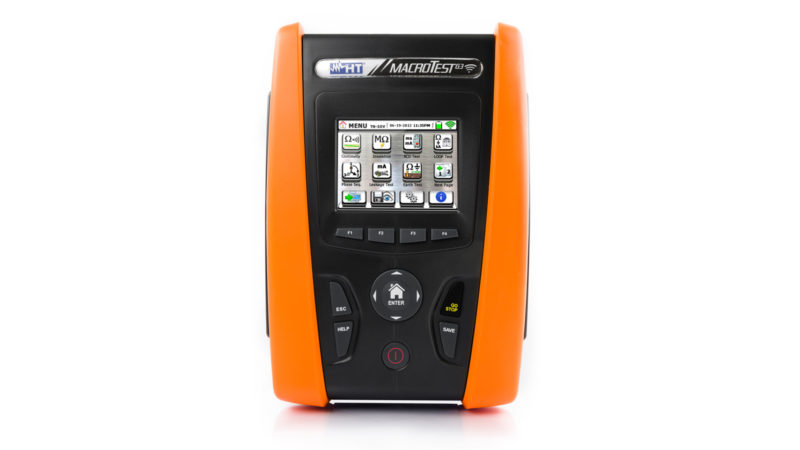

Ref : MACROTESTG3 / COMBIG2 / COMBI420/ COMBI421 / COMBI419 / M75 / M74 / EQUITEST5071
Avantages
- Instrument multifonctions de technologie avancée pour le contrôle de la sécurité électrique des installations électriques civiles et industrielles
- Instrument multifonctions de technologie avancée pour le contrôle de la sécurité électrique des installations électriques civiles et industrielles
- Instrument multifonctions pour le contrôle sur les systèmes civils et industriels avec analyses de réseau
- Instrument de contrôle de la sécurité CEI 64-8 avec fonctions multimètre TRMS et contrôle topographie des câbles des réseaux LAN RJ-45
- Instrument pour la mesure de continuité conducteurs de protection avec 10a et mesure de l’impédance ligne/loop
Fichiers en téléchargement
Données techniques
Mesures de sécurité électrique
- TRMS
- Isolation avec tension 50, 100, 250, 500, 1 000 VCC
- Continuité des conducteurs de protection avec 200 mA/10 A
- Temps de déclenchement des disjoncteurs différentiels type B, A, AC général, Sélectif et Différé jusqu’à 1 A
- Courant de déclenchement des disjoncteurs différentiels type A, AC général, jusqu’à 650 mA
- Temps de déclenchement et courant des relais différentiels type B, A, AC Standard, Sélectif et Différé jusqu’à 10 A
- Mesure de terre sans piquet
- Résistance de terre avec tiges
- Résistance de terre avec méthode de test sans piquet
- Résistivité du sol par méthode à 4 fils
- Impédance de boucle/ligne, Phase-Phase, Phase-Neutre, Phase-PE
- Impédance de boucle/ligne, Phase-Phase, Phase-Neutre, Phase-PE avec haute résolution (0,1 mΩ)
- Mesure du pourcentage chute de tension sur la ligne
- Tension de contact
- Schéma de câblage des câbles LAN avec fiche RJ45
- Séquence de phase
- Courant de fuite avec pince ampèremétrique en option
Analyse de puissance
- Mesure de la tension, du courant, de la puissance active, réactive, apparente
- Mesure Cos Phi et Facteur de puissance
- Harmoniques de tension et de courant jusqu’au 49ème avec calcul du THD%
Caractéristiques supplémentaires
- Tension et courant TRMS DC/AC, Fréquence, Résistance, Continuité avec buzzer
- Test AUTOMATIQUE (Ra, RCD, Isolation)
- Mesure des paramètres environnementaux (°C,°F, %HR, Lux)
- Test avec sonde de mesure PR400
- Aide en ligne sur l’écran
- Mémoire interne pour sauvegarde des données mesurées
- Port série optique/USB pour connexion PC
- Connexion WiFi intégrée avec App HTANALYSIS
- Norme de référence pour sécurité IEC/EN61010-1
