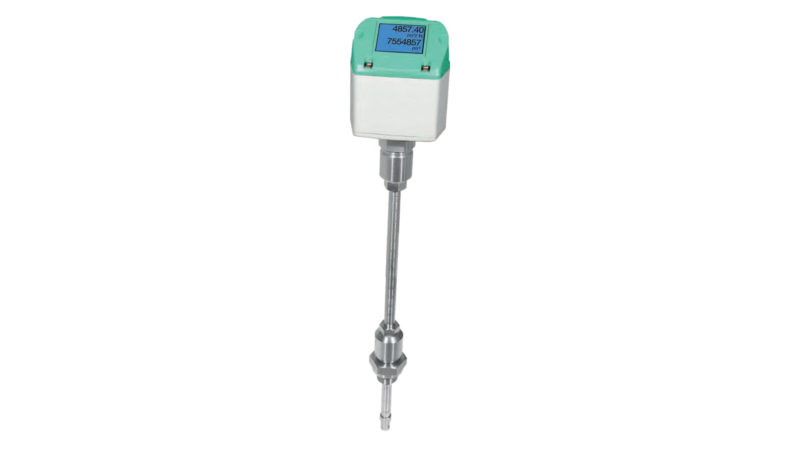

Ref : VA500

avantages

  • Interface RS 485, Modbus-RTU de série
  • Mesure de température
  • Afficheur intégré pour m³/h et m³
  • Utilisable pour des Ø de 1/2“ à DN 1000
  • Installation sous pression
  • Sortie analogique 4…20 mA pour m³/h ou m³/mm
  • Sortie à impulsions pour m³ ou M-Bus (option)
  • Ø réglable avec les touches
  • Compteur de consommation réinitialisation
  • Touches locales pour le paramétrage des conditions de références (°C et mbar), mise à l’échelle du 4…20 mA, largeur des impulsions

Fichiers en téléchargement

Données techniques

  • Paramètres mesurés : m³/h, l/min (1000 mbar, 20 °C) pour air comprimé Nm³/h, Nl/min (1013 mbar, 0 ° C) pour autres gaz
  • Unités réglables par touches sur l’écran : m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
  • Réglage avec les touches : Diamètre pour le calcul du débit volumique, le compteur peut être remis à zéro
  • Principe de mesure : Mesure calorimétrique
  • Technologie capteur : Capteur type massique thermique pour le débit
  • Mesure des fluides : air, gaz
  • Nature des gaz compatibles Air, azote, argon,protoxyde d‘azote , CO2, oxygène, (réglables via des appareils externes DS 400, DS 500, PI 500)
  • Précision : ± 1,5 % de la mesure. et ± 0,3 % de la pleine échelle En option : ± 1,0 % de la mesure et. ± 0.3 % de la pleine échelle
    Tenue en température : -30…110 °C sonde et capteur -30…80 °C boitier transmetteur
  • Tenue en pression: jusqu‘à 50 bar
  • Liaison numérique : interface RS 458, Modbus RTU, M-Bus (option)
  • Sortie analogique : 4…20 mA pour m³/h ou l/min; sur demande: mise à l’échelle cfm,m³/min, l/min, l/s, ft/min, m/s
  • Sortie impulsion : 1 impulsion par m³ ou par litre sortie isolée galvaniquement
  • Alimentation : 18…36 Vdc, 5 W
  • Impédance : < 500 Ω
  • Boîtier : Polycarbonate (IP 65)
  • Sonde (canne) : Acier inoxydable, 1.4301 longueur de montage 220 mm, Ø 10 mm
  • Type de raccord : G 1/2“

Options et accessoires

  • Afficheur graphique couleur et touche de configuration
  • Version Max (185 m/s)
  • Version High Speed (224 m/s)
  • Haute précision 1 % de la mesure ± 0,3 % de la pleine échelle
  • M-Bus carte fille pour VA 500 / VA 520 et FA 500
  • Sonde de 120 mm de longueur (canne de mesure)
  • Sonde de 160 mm de longueur (canne de mesure)
  • Sonde de 300 mm de longueur (canne de mesure)
  • Sonde de 400 mm de longueur (canne de mesure)
  • Sonde de 500 mm de longueur (canne de mesure)
  • Sonde de 600 mm de longueur (canne de mesure)
  • Câble 5m avec connecteur M12 moulé et fils dénudés
  • Câble 10m avec connecteur M12 moulé et fils dénudés
  • Logiciel Service Software pour transmetteurs FA/VA 500, y compris une interface de raccordement sur PC, port USB et alimentation capteur
  • Bloc d‘alimentation en boîtier mural pour maximum 2 capteurs de la sé- rie VA / FA 5xx, 100-240 V, 23 VA, 50-60 Hz / 24 V cc, 0,35 A
  • Alimentation secteur 100-240 V AC / 24 V pour VA / FA 500/520
  • Afficheur mural externe DS 400
  • Étalonnage de précision 5 points avec certificat ISO
  • Connecteur «T» de type M12 pour VA 500/520 pour connecter plusieurs transmetteurs à un réseau M-Bus ou Modbus
