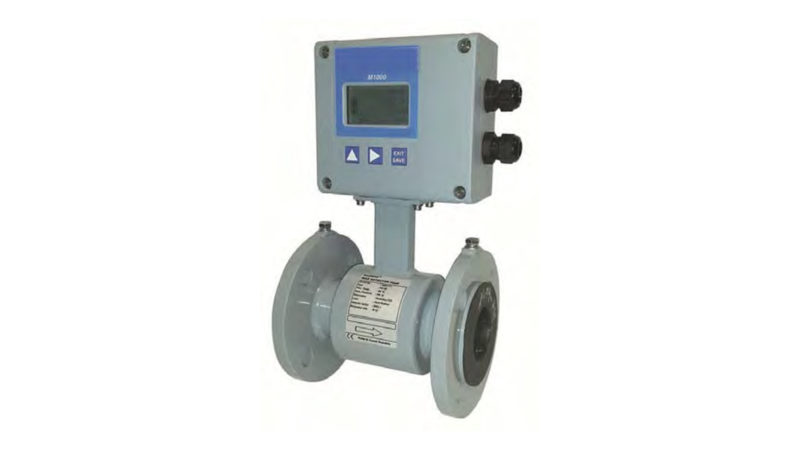

Débitmètre électromagnétique
Mesure un débit bidirectionnel d’un liquide de conductivité > 5 μS/cm
Ref : MAGNETOFLOWM1000
avantages
- S’adapte à un grand nombre d’applications industrielles
- Le débit instantané, le volume totalisé et les messages d’alarme sont affichés sur l’indicateur LCD rétro-éclairé
- Le convertisseur dispose d’un grand nombre d’entrées/sorties et d’interface de communication
- Proposé dans un boitier en aluminium avec une protection IP67
Fichiers en téléchargement
Données techniques
Principe de mesure
Le principe de la mesure de débit repose sur la loi de Faraday. La tension induite par un conducteur en mouvement au travers d’un champs magnétique est directement proportionnel à la vitesse du conducteur. La tension induite est mesurée aux bornes de deux électrodes diamétralement opposées. Cette tension est proportionnelle au champs magnétique, à la distance entre les deux électrodes et à la vitesse moyenne du fluide.
Principales fonctions
- Précision de ±0,3%,
- Echelle ébit de 0,03 – 12 m/s, – Protection IP67,
- Diamètres DN6 à DN500,
- Ecran LCD rétro-éc airé,
- Alimentat ons 92 – 275 VCA / 9 – 36 VCC,
- Interface RS232/RS485 Modbus® RTU en standard,
- Interf ce HART™, M-Bus, et ETHERNET (Modbus® TCP/IP) en option.
Caractéristiques techniques
- Alimentation : 92 – 275 VAC, 50/60 Hz, <10 VA ou en option 9-36 VDC
- Sortie analogique : 0/4 – 20 mA, 800 ohms, le sens du débit est indiqué sur une sortie logique séparé
- Sortie logique/fréquence : 2 sorties collecteur ouvert passives 32 Vcc, 0-100 Hz 100 mA, 100-10 000 Hz. Les deux sorties peuvent être actives dans le cas ou la sortie analogique 4-20 mA n’est pas utilisée (24 Vcc – max. 20 mA). La sortie 2 peut être utilisée en sortie relais statique SSR max. 230Vca/500mA,
- Fonctions sortie logique : Alarme min./max., présélection, sens débit, message erreur
- Détection tube vide : Electrode séparée
- Programmation : 3 touches en face avant
- Interface : RS232, RS422/RS485 Modbus® RTU en standard HART™, M-Bus, et ETHERNET (Modbus® TCP/IP) en option
- Echelle débit : 0,03 – 12 m/s
- Précision : 0,3 % 2 mm/s de la valeur mesurée du débit
- Répétabilité : 0,1%
- Sens débit : bi-directionnel
- Longueur impulsion : Programmable jusqu‘à 2000 msec.
- Sorties : Protection contre les court-circuits et isolation galvanique
- Coupure bas débit : 0-10%
- Affichage : LCD graphique retro-éclairé, débit actuel, 2 totaliseurs, affichage d’état
- Boîtier : Aluminium moulé
- Protection : IP67
- Presse étoupe cable : Alimentation et sorties: 2 x M20
- Cable detecteur : Câbles signaux vers détecteur: M20
- Temperature ambiante : -20°C à +60°C
