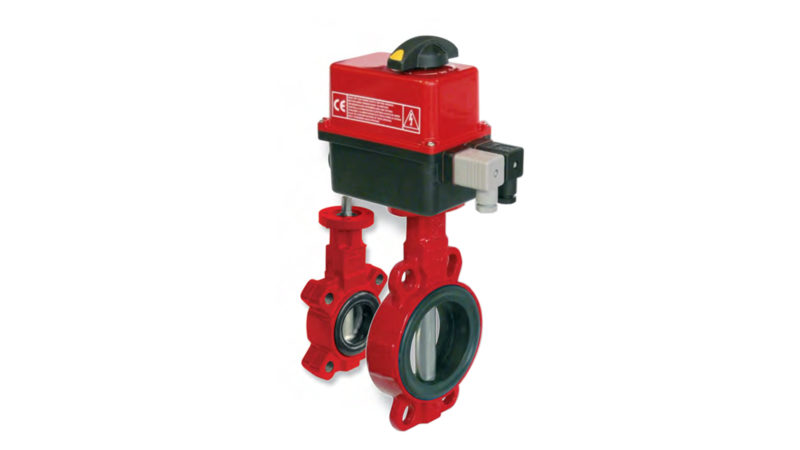

Vannes fonte papillon motorisées à commande électrique
Montage intérieur et série froid industriel
Ref : JR66 / JR67 / JR68 / JR69 // JR660 / JR670 / JR680 / JR690
Fichiers en téléchargement
Données techniques
- JR66 : Corps Fonte revêtement Epoxy – Oreilles de centrage – Papillon fonte GS revêtement epoxy
- JR67 : Corps Fonte revêtement Epoxy – Oreilles taraudées- Papillon fonte GS revêtement epoxy
- JR68 : Corps Fonte revêtement Epoxy – Oreilles de centrage – Papillon inox 316
- JR69 : Corps Fonte revêtement Epoxy – Oreilles taraudées – Papillon inox 316
- Manchette EPDM – Entre brides PN 16 / Température de fluide : – 10°C +110°C
- Température actionneur : -10°C à +55°C / Commande manuelle de secours et manette
- Indicateur de position de la vanne et du fluide (poignée pour ER20)
- Câblage en 3 points modulants ou On/Off / 4 Fins de course
- Durée sous tension : 30% (ER) / 50% (VS/VT) (CEI34)
- Protection : IP65(ER), IP67 (VS/VT) (IP66 sur demande)
- Raccordement électrique : 2 x connecteurs DIN43650 3P+T (ER20-35) / 2 x ISO M20 (VS/VT), 1 x connecteur DIN43650 3P+T + 1 x ISO M20 (ER60-100)
