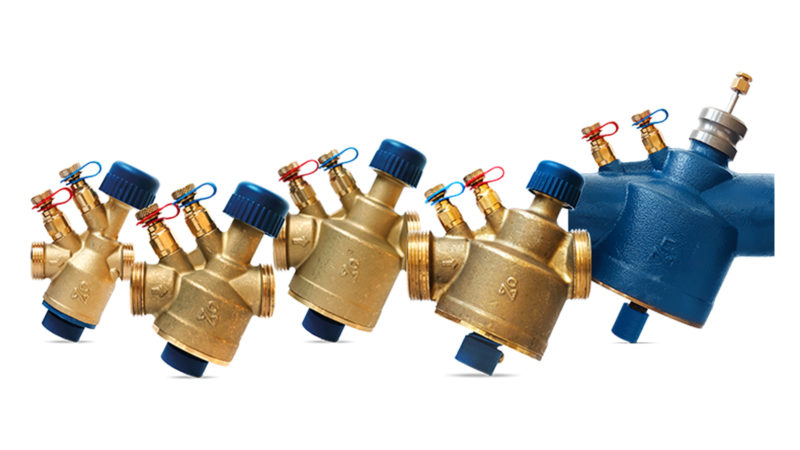

Ref : LIBRA / VLX...P

Avantages

  • Maintient le contrôle étroit du débit indépendamment de la variation de pression du système causés par des changements dans la vitesse de la pompe ou le fonctionnement d’autres vannes
  • Maintiennent une pression différentielle préréglée constante
  • Combine haute performance, petite taille et construction compacte

Application

  • Conviennent à la gamme d’applications hydroniques dans le secteur des services de bâtiment
  • Les ventilo-convecteurs et les poutres climatiques sont les applications les plus connues des vannes de régulation indépendantes pour réduire la consommation d’énergie excessive des pompes et des pertes par tuyauterie

Fichiers en téléchargement

Données techniques

  • Corps de soupape : laiton
  • Tige : Acier inoxydable
  • PN : 16
  • T Fluide min [° C] : -10
  • T Max fluide [° C] : 120
  • Fuite [% Kvs] : 0
  • Course [mm] : 4
  • Type de vanne : PICV à 2 voies
  • DN [mm] : 15 / 20 / 25
  • KVS : 0,38
  • Connexion : Fileté externe
  • Fluide : eau
  • Débit max [l / h] : 375,00
  • Débit minimum [l / h] : 100,00
  • Press sur. Différentiel max [kPa] : 600
  • Press sur. Min différentiel [kPa] : 35
  • Conformité : 1/2 « M (GAZ UNI-ISO 228)
  • Robinets de pression : Oui

Options et accessoires

  • Compteur de pression différentielle (700kPa max)
  • Isolation thermique pour vannes VLX2 et VLX2P
  • Isolation thermique pour vannes VLX3 et VLX3P
  • Isolation thermique pour vannes VLX4 et VLX4P
