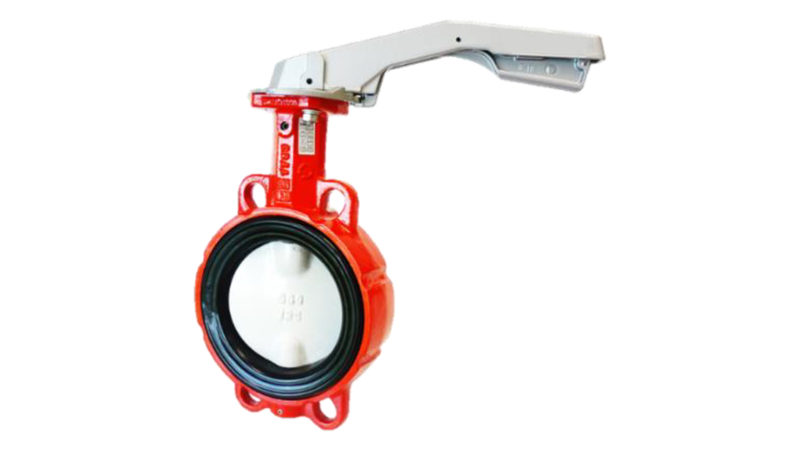

Vanne papillon application génie climatique
Ref : 600
avantages
- Axe inox X20Cr13
- Étiquette constructeur
- Revêtement EPOXY RAL2002
- Oreilles de centrage
- Oreilles taraudées
- Corps fonte GS ENJS1030
- Manchette EPDM
- Papillon fonte GS ENJS1030 revêtu EPOXY
- Papillon inox A351CF8M
Fichiers en téléchargement
Données techniques
- Levier aluminium cranté et cadenassable au design ergonomique
- Platine normalisée selon EN ISO 5211
- Corps revêtu époxy pour une excellente protection contre la corrosion
- Axe non-éjectable pour une sécurité optimale
- Col haut pour calorifugeage
- Col évidé anti-grippage
- Manchette ancrée dans le corps et montage flottant du papillon garantissant un couple faible et constant ainsi qu’une étanchéité durable.
- Moulage et usinage sphérique du contact manchette/papillon pour une étanchéité parfaite
- Manchette avec bossages aux passages d’axes pour une étanchéité renforcée vers l’extérieur
- Joints toriques d’étanchéité secondaire pour une
- Température (°C) : de -20°C à +110°C
- Pression (barg) : 0-16 bar
- Diamètre (mm) : DN32 – DN 400
