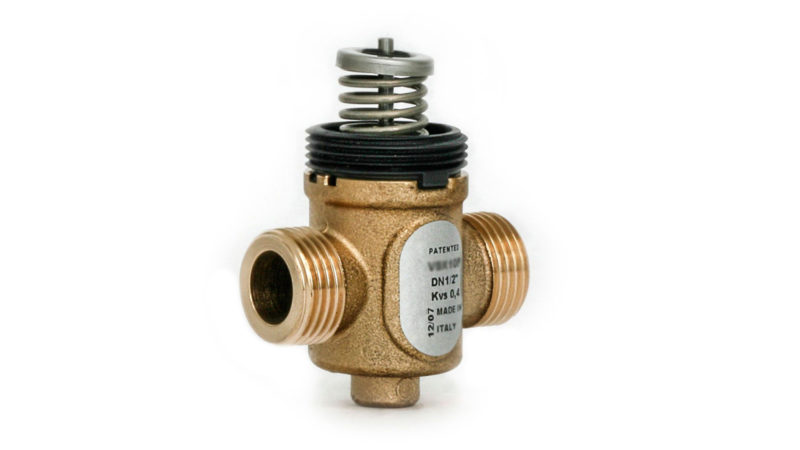

Vanne deux voies DN 1/2 ”- 3/4”
Ref : VSXT / VMXT / VTXT
Avantages
- Utilisées pour contrôler le débit d’eau chaude ou froide dans les systèmes de chauffage et de climatisation
- La conception innovante et brevetée fait des vannes les plus compactes du marché, permettant ainsi une installation facile sur les unités terminales
- La butée est parfaite à la fois sur la voie directe et sur la voie d’angle et est faite avec des joints toriques en EPDM compatibles avec les mélanges d’eau et de glycol
- Toutes les pièces métalliques externes sont en matériaux inoxydables assurant l’absence de formation de rouille même en présence de condensation
Fichiers en téléchargement
Données techniques
- VSXT .. vanne à deux voies DN 1/2 ”- 3/4”; Kvs m3 / h 0,25 – 2,5
- VMXT .. vanne trois voies DN 1/2 ”- 3/4”; Kvs m3 / h 0,25 – 2,5 (2 voies)
- VTXT .. vanne à trois voies avec by-pass intégré DN 1/2 ”- 3/4”; Kvs m3 / h 0,25 – 2 (1,6 angle)
- Corps de soupape : Laiton
- Obturateur : Technopolymère
- PN : 16
- T Fluide min [° C] : 5
- T Max fluide [° C] : 95
- Fuite [% Kvs] : 0
- Course [mm] : 5.5
- Type de valve : 2 voies
- DN [mm] : 15,00
- KVS : 0,25
- Connexion : Fileté externe
- Fluide : l’eau
- Presse. Différentiel max [kPa] : 400
- Attaques : 1/2 « M (GAZ UNI-ISO 228)
