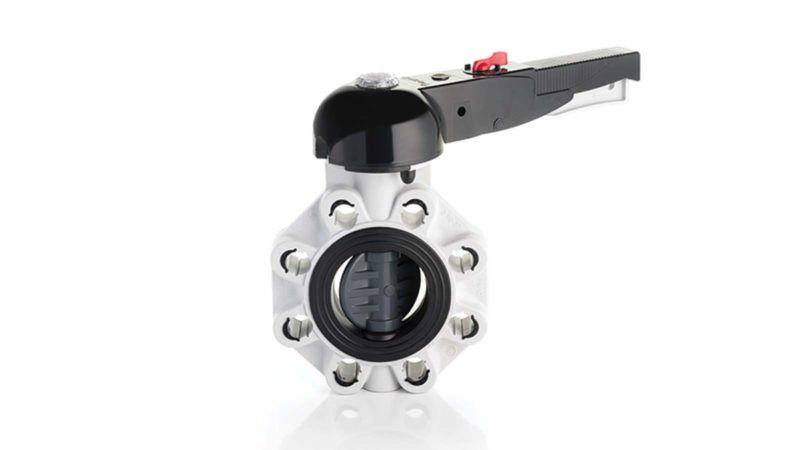

Vanne à papillon PVC-U DN40 à 400
Avantages
- Poignée EasyFit multifonctions
- Des joints doubles autolubrifiants
- Offre la résistance mécanique et la résistance chimique nécessaires au fonctionnement dans l’environnement corrosif souvent rencontré au voisinage des joints à brides
Fichiers en téléchargement
Données techniques
• Disque en PVC-U à arbre traversant, également disponible en différents matériaux thermoplastiques : PP-H, PVC-C, ABS, PVDF
• Dimensions de la vanne conformes aux normes ISO 5752 (DN 40 à 200 Medium serie25, DN 250 à 300 Long Serie16), DIN 3202 K2 et ISO 5752 (DN DN 65 à 200 K2, DN 250 à 300 K3)
• Possibilité de montage en bout de ligne ou en sortie de réservoir avec la version spéciale «lug» à inserts en acier inoxydable surmoulés ; perçage suivant DIN 2501 ou ANSI B16.5 Class 150
• Compatibilité du matériau de la vanne (PVC-U) avec le transport d’eau, eau potable et autres substances alimentaires selon les réglementations en vigueur
• Possibilité d’installer un réducteur manuel ou des actionneurs pneumatiques ou électriques grâce au montage d’une interface dédiée en PP-GR à trous standard ISO. Vanne DN 40 à 200 dotée d’un plateau à crémaillère en PP-GR. Pour les versions motorisées, platine percée conforme à ISO 5211 F05, F07, F10. Le corps en PP-GR des vannes DN 250 à 300 présente une platine intégrée à haute résistance mécanique pour organes de manoeuvre, avec trou conforme à la norme ISO 5211 F10, F12, F14
Spécifications techniques
- Fabrication : Vanne à papillon centré bidirectionnelle
- Gamme de dimensions : DN 40 à 300
- Pression nominale :
- Version wafer
- DN 40 à 50 PN 16 pour de l’eau à 20 °C
- DN 65 à 250 PN 10 pour de l’eau à 20 °C
- DN 300 PN 8 pour de l’eau à 20 °C
- Version Lug
- DN 65 à 200 PN 10 pour de l’eau à 20 °C
- DN 250 à 300 : PN 6 pour de l’eau à 20 °C
- Plage de température : 0 °C à 60 °C
- Standard d’accouplement : Bridage : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ASTM B16.5 Cl.150
- Références normatives :
- Critères de fabrication : EN ISO 16136, EN ISO 1452, EN ISO 15493
- Méthodes et conditions requises pour les tests : ISO 9393
- Accouplements pour actionneurs : ISO 5211
- Matériaux de la vanne :
- Corps : PP-GR
- Disque : PVC-U
- Tige : Acier INOX AISI 420. Sur demande, acier INOX 316
- Matériaux d’étanchéité : Manchette : EPDM, FPM ; Sur demande, NBR
