Ref : CONVUNIVDIN

Avantages

  • Entrées : RTD, TC, Ohm, potentiomètre, mA et V
  • Alimentation 2-fils > 16 V
  • Approuvé FM pour installation en Div. 2
  • Sorties : courant et tension
  • Alimentation multi-tension ca ou cc

Fichiers en téléchargement

Données techniques

Options avancées

  • Programmable à l’aide de la façade de programmation (4501), calibration de process, simulation de signaux, protection par mot de passe, diagnostic d’erreurs et textes d’aide disponibles en plusieurs langues

Fonctions

  • Mesure électronique linéarisée de la température avec un capteur RTD ou un thermocouple
  • Conversion d’une variation de la résistance linéaire en un signal courant ou tension analogique. Signal potentiométrique en provenance de vannes, vannes papillons ou mouvement
    linéaire
  • Alimentation et isolateur de signaux pour transmetteurs 2-fils
  • Contrôle de procédés avec sortie analogique standard
  • Isolataion galvanique de signaux analogiques et mesure de signaux flottants
  • Construit avec un niveau de sécurité élevé permettant de l’utiliser dans les installations classées SIL 2

Caractéristiques techniques

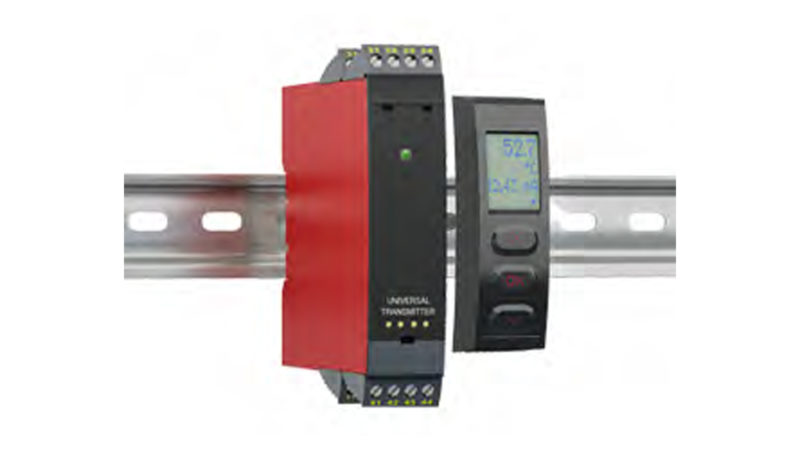

  • Quand l’indicateur / la façade de programmation 4501 est monté, tous les paramètres de fonctionnement peuvent être réglés quelle que soit l’application
  • Le module est équipé de commutateurs électroniques et ne nécessite donc aucun réglage de commutateurs DIP
  • La DEL verte / rouge en face avant indique un fonctionnement normal ou incorrect du module
  • Vérification continue des données sauvegardées
  • Isolation galvanique 3-port de 2,3 kVca
