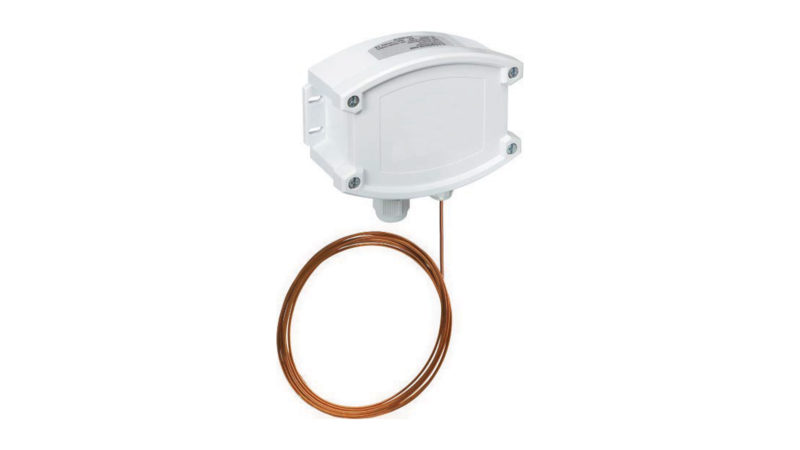

Thermostat antigel, mécanique, à un étage avec sortie en TOR
Sonde à capillaire entièrement active, avec réarmement automatique ou blocage mécanique (réarmement manuel)
Ref : FST
Avantages
- Longueur capillaire disponible en 0,6 m, 1,8 m, 3 m, 6 m, 12 m
- Le contrôleur antigel est conçu pour la surveillance de la température, côté air et eau, des échangeurs de chaleur, des systèmes de circuit d’eau et des batteries de chauffage à eau chaude contre le gel et pour éviter les dégâts dus au gel, par ex. dans des gaines de ventilation et de climatisation
- Tous les appareils disposent d’une sécurité intrinsèque et d’une fonction de détection de rupture de sonde
- Lors d’un endommagement du système de membrane du capillaire, la sonde antigel passe automatiquement en fonction « chauffer »
- Conçu également pour la surveillance de liquides, le tube de sonde peut être monté dans un doigt de gant. Les équerres de montage MK-05-K sont comprises dans la livraison
Fichiers en téléchargement
Données techniques
- Pouvoir de coupure : 10 (2) A, 250 V ca; grâce aux contacts dorés il est également possible de connecter des tensions de signal de < 24 V
- Plage de réglage : –10…+15 °C ⁄ +14…+59 °F, réglage usine w = +5 °C (+41 °F)
- Différentiel (hystérésis) : 2 ± 1 K (3,6 ± 1,8 °F)
- Reproductibilité : ± 0,5 K (± 0,9 °F)
- Contact : microrupteur étanche à la poussière avec contact inverseur unipolaire libre de potentiel
- Longueur de réponse sonde : env. 40 cm
- Longueur du tube capillaire : voir aperçu des différents modèles (0,6…12 m)
- Réarmement : FST-xD automatique, FST-xD – HR manuel (avec la main)
- Milieu admissible : FST-1D ⁄ 5D ⁄ 7D ⁄ 8D air, FST-3D eau
- Températures ambiantes : température de service maxi : +70 °C (+158 °F), température de service min. : w +2°C min. (+3,6°F min.), stockage ⁄ transport : –30…+70 °C (–22…+158 °F), capillaire maxi : +150 °C (+302 °F)
- Raccord process : avec équerres de montage MK- 05 – K (comprises dans la livraison)
- Boîtier : plastique, stabilisé contre UV, matière polyamide, renforcé à 30 % de billes de verre, avec vis de fermeture rapide, (association fente ⁄ fente en croix), couleur blanc signalisation (similaire à RAL 9016)
- Dimensions du boîtier : 126 x 90 x 50 mm (Tyr 2)
- Presse-étoupe : M 16 x 1,5 ; avec décharge de traction
- Autres matériaux : mécanique en tôle : acier zingué, tube capillaire : cuivre, remplissage du tube capillaire : R 507, contacts de commutation : Ag ⁄ Ni (90 % ⁄ 10 %) dorés (3 μm)
- Position de montage : au choix
- Raccordement électrique : 0,14 – 2,5 mm²
- Classe de protection : I (selon EN 60 730-1)
- Type de protection : IP 65 (selon EN 60 529)
- Normes : conformité CE, directive « CEM » 2014 ⁄ 30 ⁄⁄ EU, directive basse tension 2014 ⁄ 35 ⁄ EU
