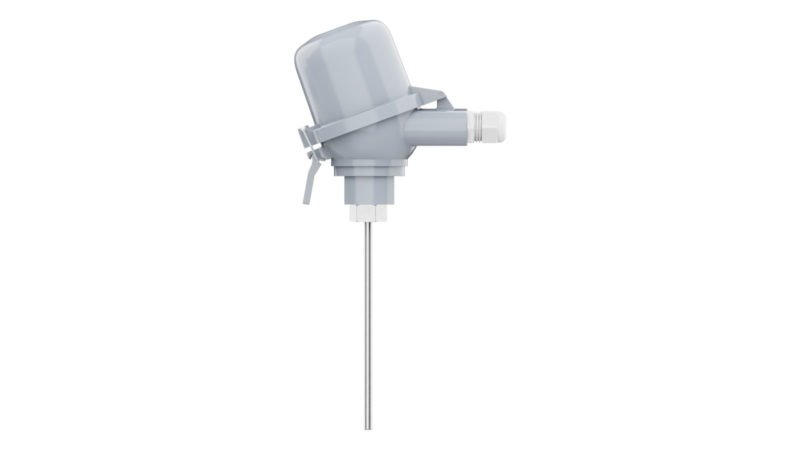

Ref : ST2 / ST2MA

Fichiers en téléchargement

Données techniques

ST2

  • Température d’utilisation (Suivant références) : -50 à +400 °C
  • Type de capteur :
    • En standard : PT100, classe A, 3 fils, simple enroulement
    • En option : PT1000,classe A, 2 fils, PT 100 1/3 DIN, 1/10 DIN 3 ou 4 fils
    • Duplex pour tous les éléments 2×2 ou 2×3 fils
  • Température de stockage : – 20 +80 °C
  • Plongeur : Inox 316 L
  • Raccord process : Inox 316L avec ou sans 1/4″, 1/2″, mâle au pas Gaz ou NPT (autre filetage sur demande)
  • Raccordement électrique : Avec ou sans bornier. Transmetteur 4/20mA – 0/10V en option
  • Tête de raccordement : Tête double IP65, alliage d’aluminium avec 2 presses étoupes IP65 polyamide Ø de serrage 5 à 12 mm
  • Pression : 200 Bars à 25 °C

ST2MA

  • Température d’utilisation (Suivant références) : -50 à +400 °C
  • Type de capteur :
    • En standard : PT100, classe A, 3 fils, simple enroulement
    • En option : PT1000,classe A, 2 fils, PT 100 1/3 DIN, 1/10 DIN 3 ou 4 fils
  • Température de stockage : – 20 +80 °C
  • Plongeur : Inox 316 L
  • Raccord process : Inox 316L avec ou sans 1/4″, 1/2″, mâle au pas Gaz ou NPT (autre filetage sur demande)
  • Tête de raccordement : Tête double IP65, alliage d’aluminium avec 2 presses étoupes IP65 polyamide Ø de serrage 5 à 12 mm
  • Pression : 200 Bars à 25 °C
  • Alimentation / sortie :
    • Alimentation : 8 à 35 Vcc dans la boucle
    • Sortie : 4-20 mA, plage de signal mini : 16 mA
  • Indication de rupture capteur : Programmable 3,5…23 mA
  • Précision : Mieux que 0,1% de l’echelle
  • Plages : En standard : -50 +50°C , autres plages en options
  • Temps de réponse : 0,33 à 60 s
  • Immunité CEM : < ±0,5% de l’EC

Options et accessoires

  • Transmetteur sortie 4/20 mA ou 0/10 V
  • Bride de fixation murales
  • Bride inox
  • Raccord coulissant
  • Olive PTFE ou inox pour raccord coulissant
  • Raccord union inox
  • Graisse silicone thermoconductrice
  • Certificat d’étalonnage
  • Autres sur demande
