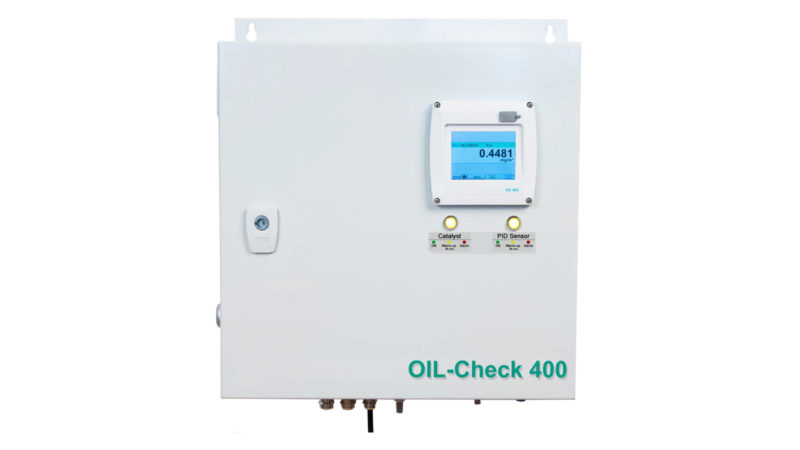

Ref : OIL-CHECK400

Avantages

  • Mesure permanente et de haute précision de l’huile résiduelle (vapeur d’huile) avec capteur PID (détecteur à photo-ionisation)
  • Adapté aux mesures mobiles sur site, le capteur PID permet la première mesure après environ 30 minutes
  • Résultats de mesure stables à long terme par une calibration automatique du point zéro. Le mini-catalyseur intégré génère en toute fiabilité un gaz de référence défini pour la calibration du point zéro
  • Contrairement aux systèmes de mesure qui génèrent de « l’air zéro » ou gaz de référence avec des filtres au charbon actif et qui sont, ainsi, dépendants du vieillissement et de la saturation des filtres au charbon actif, le mini-catalyseur génère « l’air zéro » sans dérive, sans vieillissement ni usure. Pas de maintenance car dispense de changement des filtres au charbon actif
  • Prélèvement d’échantillons simplifié via tuyau PTFE ou conduite en acier inoxydable

Fichiers en téléchargement

Données techniques

  • Milieu de mesure : Air comprimé, sans composants agressifs, corrosifs, irritants, toxiques, inflammables et sources oxydantes
  • Paramètres mesurés : Teneur résiduelle en huile en mg/Sm³ (référence 1,0 bar et +20°C), 0% d’humidité relative, conformément à la norme ISO 8573-1
  • Substances détectées : Hydrocarbures, hydrocarbures fonctionnels, hydrocarbures aromatiques
  • Application : Après filtre au charbon actif, après adsorbant au charbon actif, après compresseur de compactage sans huile, respectivement avec filtration et séchage en amont
  • Conditions ambiantes de fonctionnement : +5 °C… +45 °C, Humidité relative <= 75% sans condensation
  • Point de rosée : max. +10 °Ctd.
  • Température de l’air comprimé : +5 °C…. +50 °C
  • Pression de service : 3…16 bar / Option réducteur de pression pour pressions jusqu’à 300 bar
  • Réglage pression de service : À l’aide d’un réducteur de pression intégré avec affichage
  • Humidité du gaz de mesure : <= 40% humidité relative. Point de rosée sous pression max. +10 °C, sans condensation
  • Raccord air comprimé : Taraudage G 1/8″ selon ISO 228-1
  • Mesures : Teneur en vapeur d’huile en mg/Sm³ pression et température compensées
  • Étendue de mesure : 0,001 … 2,5 mg/m³
  • Limite de détection (huile résiduelle) : 0,001 mg/m³
  • Débit de gaz de mesure : env. 1,20 l/min (référence à 1,0 bar et +20°C)
  • Génération de gaz de référence : à l’aide d’un mini-catalyseur intégré
  • Alimentation élec. : 100…240 Vac / 50…60 Hz / ± 10%, Sorties : 0…10V et via l’option DS400, Ethernet (Modbus TCP), RS-485 (Modbus RTU), 2 relais d’alarme (capacité 230 Vac 3A), 4…20 mA
  • Compteur d’heures de fonctionnement : intégré
  • Dimension (mm) : 410 x 440 x 163 (L x H x P)
  • Poids : Env. 16,3 kg

Options et accessoires

  • Enregistreur à écran tactile DS 400 intégré à OIL-Check 400
  • Poignée et support pour l’utilisation mobile de l’ OIL-Check 400
  • Valise renforcée pour OIL-Check 400
  • Système d’échantillonnage mobile composé d’un tuyau en PTFE de 2 mètres, raccord rapide (sans huile ni graisse)
