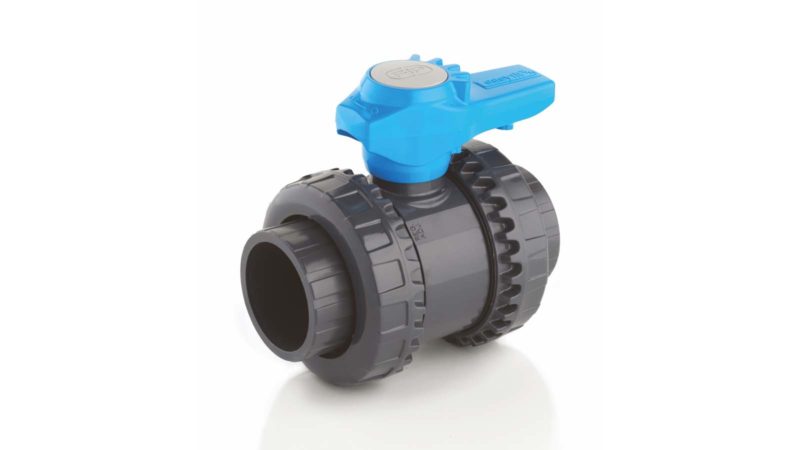

Ref : VEE DN10-50

Avantages

  • Robinet à boisseau sphérique innovant à démontage radial et à réglage du serrage des écrous union
  • Assure une installation simple et sûre pour un service fiable dans le temps

Fichiers en téléchargement

Données techniques

  • Système breveté Easyfit : mécanisme novateur basé sur la cinématique des engrenages coniques qui commande la rotation des écrous union du robinet pendant l’installation
  • Système d’assemblage par collage et par vissage
  • Compatibilité du matériau du robinet (PVC-U) avec le transport d’eau, eau potable et autres substances alimentaires selon les réglementations en vigueur
  • Démontage radial facile de l’installation et remplacement rapide des joints toriques et des sièges sans l’aide d’aucun outil
  • Corps du robinet PN16 à démontage radial (True Union) réalisé par moulage à injection en PVC-U et conforme à la Directive Européenne 97/23/CE pour les équipements sous pression PED. Conditions d’essai conformes à l’ISO 9393.
  • Encombrement réduit conformément aux réglementations internationales ISO 7508 série III et européennes EN 1452 « série courte » et interchangeabilité complète avec les modèles précédents de la série VE
  • Possibilité de démontage des tuyaux en aval avec le robinet en charge en position fermée
  • Boisseau sphérique à passage intégral de type flottant à haute finition de la surface et à tige de manoeuvre réalisé sur des centres d’usinage numériques pour obtenir des tolérances dimensionnelles précises et de hautes finitions de surface

Spécifications techniques

  • Fabrication : Robinet à boisseau sphérique à deux voies Easyfit à démontage radial, avec support verrouillé
  • Gamme de dimensions : DN 10 à 50
  • Pression nominale : PN 16 avec eau à 20 °C
  • Plage de température : 0 °C à 60 °C
  • Standard d’accouplement
    • Collage : EN ISO 1452, EN ISO 15493, BS 4346-1, DIN 8063, NF T54-028, ASTM D 2467, JIS K 6743. Compatibles avec les tuyaux selon EN ISO 1452, EN ISO 15493, DIN 8062, NF T54-016, ASTM D 1785, JIS K 6741
    • Vissage : ISO 228-1, DIN 2999, ASTM D 2467, JIS B 0203.
  • Références normatives
    • Critères de fabrication : EN ISO 16135, EN ISO 1452, EN ISO 15493
    • Méthodes et conditions requises pour les tests : ISO 9393
    • Critères d’installation : DVS 2204, DVS 2221, UNI 11242
    • Accouplements pour actionneurs : ISO 5211
  • Matériaux du robinet PVC-U
  • Matériaux d’étanchéité : EPDM (Joints toriques de dimensions standard); PE
