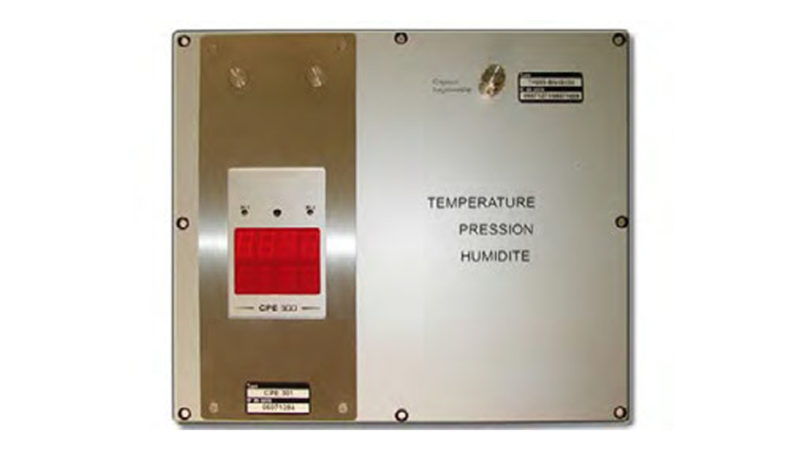

Platine de Mesure Labo Pression
+/-1000 Pa Hygrométrie 0/100 % HR et Température -20/+60°C
Ref : BZ3
Avantages
- Gammes disponibles de 0/10 -1000/+1000 Pa (selon modèle)
- Echelles intermédiaires et à zéro central configurables
- Etalonnage en face avant
- Carte de mesure interchangeable (technologie SPI)
- Affichage alterné de 1 à 3 paramètres
- Entrée capteurs externes
- Sortie 4-20 mA (4 fils) ou 0-10V , RS 232, 2 relais inverseurs 6A/230 Vac
- 2 alarmes visuelles (leds bicolores) et sonores (buzzer – 80 dB)
- Diagnostic des sorties
- Communication RS 485 protocole MODBUS (en option)
- Face avant inox brossé ou laqué blanc avec afficheur electroluminescent
Fichiers en téléchargement
Données techniques
Caractéristiques du Capteur de pression
- Etendue de mesure : voir “Caractéristiques du SPI”
- Unités de mesure : Pa, mmH O, mbar, inWG 2
- Exactitudes * : ± 0,5% de la lecture ± 1 Pa
- Dérive du zéro : nulle (voir ‘autocalibration’)
- Résolution : 1 Pa – 0,1 mmH2O – 0,01 mbar – 0,01 InWG
- Auto-calibration : manuelle ou automatique (configurable)
- Type de fluide : air et gaz neutres
Spécifications Techniques
- Alimentation : 24 Vac / Vdc ±10%
- Sortie : 1 x 4-20 mA ou 1 x 0-10 V (4fils)
- charge maximale : 500 Ohms (4-20 mA)
- charge minimale : 1 K Ohms (0-10 V)
- Isolation galvanique : sur la sortie
- Consommation : 5 VA
- Relais : 2 relais inverseurs 6A / 230 Vac
- Alarmes visuelles : 2 leds bicolores
- Alarme sonore : buzzer
- Compatibilité électro-magnétique : EN 61 326
- Raccordement électriq bornier à vis pour câbles Ø 1.5 mm² maxi
- Communication RS485 : numérique : protocole Modbus RTU, vitesse de la communication, configurable de 2400 à 115200 Bauds
- Communication RS 232 : numérique : ASCII, protocole propriétaire
- Température d’utilisation (boîtier) : 0 à +50°C
- Température de stockage : -10 à +70°C
- Environnement : air et gaz neutres
