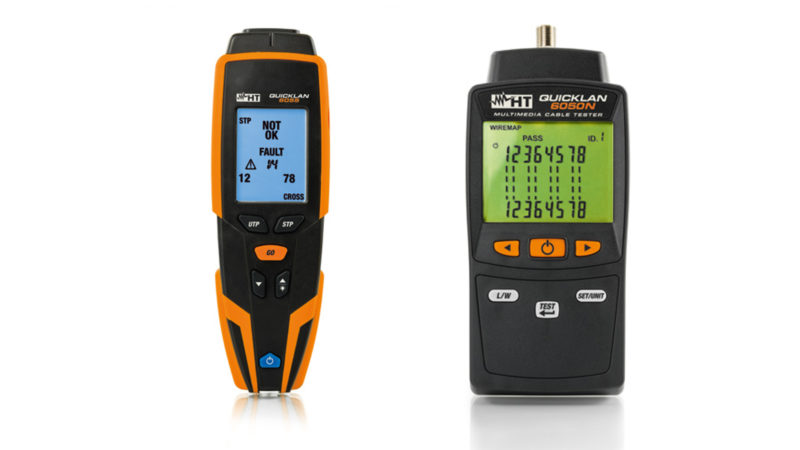

Outils de vérification des réseaux LAN
Ref : QUICKLAN6050 / QUICKLAN6055
Avantages
- Instrument portatif pour la vérification des câbles de réseau local
- Instrument portatif pour la vérification des câbles des réseaux locaux et mesure de la longueur
Fichiers en téléchargement
Données techniques
QUICKLAN6055
- Cartographie du câblage des réseaux LAN
- Vérifiez sur les câbles à paire torsadée RJ45 de type UTP et STP
- Erreurs dans les paires ouvertes
- Erreurs paires court-circuitées
- Erreurs de paires croisées
- Erreurs inversées paires
- Erreurs des paires séparées
- Erreurs générales (MISWIRE)
- Indication sur le type d’erreur affiché
- Indication de test passé / échoué
- Reconnaissance de l’unité à distance : 8
- AutoPowerOFF
- Indication de batterie faible
- Protection contre la tension (PoE) : max 24V
- Dimensions (LxLaxH) : 190x65x45mm
- Poids (batterie exclue) : 235g
- Dimensions de l’unité distante (LxLaxH) : 30x25x27mm
- Poids de l’unité distante : 13g
- Règlement considéré : TIA/EIA 568B
QUICKLAN6050N
- Vérifiez les erreurs de câblage sur les câbles réseau LAN avec connecteur RJ45 dans CAT5 et CAT6
- Vérifiez les erreurs de câblage sur les câbles de réseau téléphonique avec connecteur RJ11
- Vérifiez les erreurs de câblage sur les câbles COAX avec connecteur F
- Reconnaissance des erreurs de câblage sur les câbles UTP (non blindé) et STP (blindé)
- Reconnaissance d’un maximum de 4 unités RJ45 distantes pour plusieurs tests
- Longueur de câble de 10m à 250m
- Rétro-éclairage
- Mise hors tension automatique
- Connecteurs d’entrée : RJ45, RJ11, COAX F
- Alimentation : 6×1.5V batterie type AAA
- Dimensions (LxLaxH) : 156x73x35mm
- Poids (batterie incluse) : 170g
- Télécommande (LxLaxH) : 72x20x23mm
- Poids de l’unité distante : 25g
