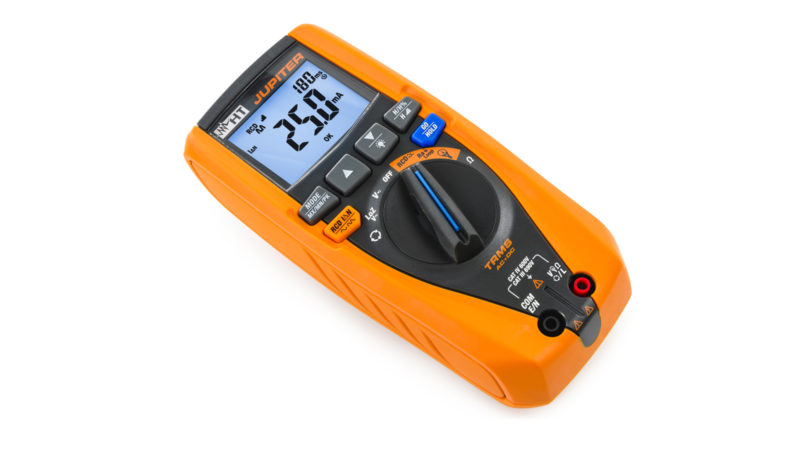

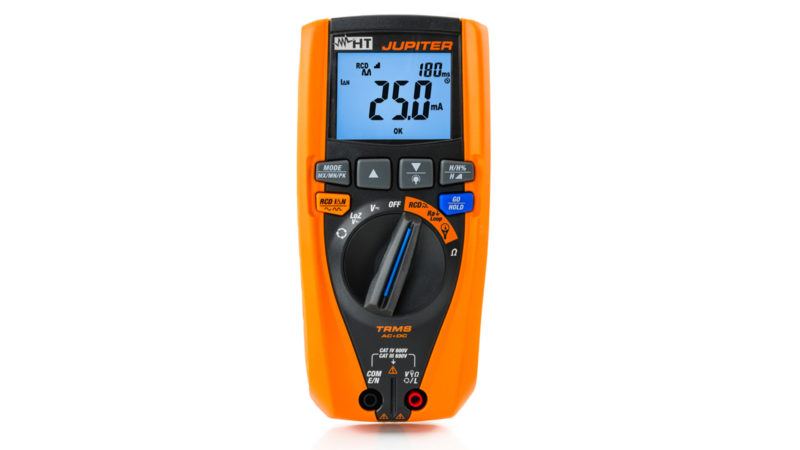

Ref : JUPITER

Avantages

  • Le seul multimètre capable de tester la sécurité des installations électriques
  • Efface le résultat OK / NOT OK
  • Fonctions disponibles sur les instruments haut de gamme uniquement
  • Ils permettent à une large gamme de transducteurs externes de mesurer le courant alternatif, le courant continu, le courant alternatif et le courant continu
  • Portable, robuste et compact

Application

  • Annulation de tension fantôme
  • Mesure de résistance à la terre sans déclenchement
  • Mesure du courant de fuite
  • Comparaison des mesures
  • Mesure du courant d’appel

Fichiers en téléchargement

Données techniques

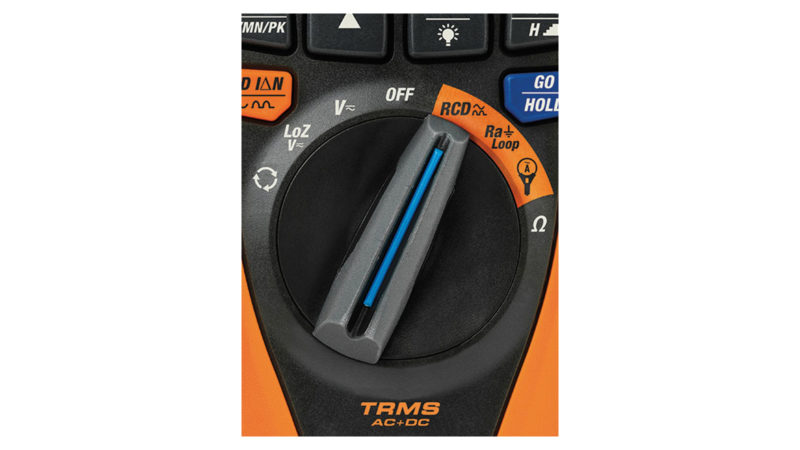

  • Mesures à plage automatique avec détection automatique AC / DC
  • Tension DC, CA TRMS, CA + CC TRMS jusqu’à 690V
  • Entrée de tension basse impédance pour éliminer les lectures de tension fantôme
  • Courant continu, courant alternatif, courant alternatif + courant continu au moyen d’un transducteur externe
  • Fréquence de tension et / ou de courant
  • Résistance et continuité avec le buzzer
  • Fonctions MIN / MAX / PEAK / HOLD
  • 6000 comptes

Temps et courant de déclenchement du différentiel

  • Je peux mesurer le temps de déclenchement des différentiels de types A et AC jusqu’à 300 mA  et le courant de déclenchement des différentiels de type CA jusqu’à 30 mA (test RAMP).
  • Ma fonction AUTO rend tout plus immédiat: mon écran affiche les 6 tests consécutifs (x1 / 2, x1, x2, x5, 0 °, 180 °) pour une vérification complète du différentiel
  • Je vais vous montrer une réponse sans équivoque OK ou NON

Résistance à la terre sans déclenchement et impédance de ligne (boucle)

  • Dans les systèmes TT, je mesure la résistance de terre sans déclenchement.

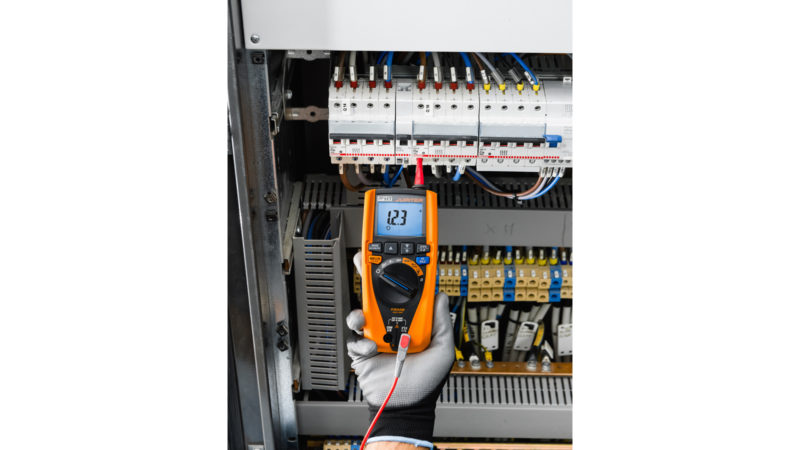

  • Je peux identifier des connexions incorrectes du câble de protection, je peux détecter des tensions dangereuses sur les masses métalliques et je garde la tension de contact sous contrôle afin d’éviter des conditions dangereuses dues à un système de mise à la terre inefficace
  • Les mesures d’impédance de ligne à neutre, de ligne à ligne et de ligne à la terre et je calcule le courant de court-circuit / défaut potentiel

Harmoniques et THD%

  • Je mesure les harmoniques de tension et de courant en indiquant à la fois des termes numériques et des pourcentages
  • Je mesure le THDV% et le THDI%
  • Ma fonction H20 (ordre des harmoniques plus élevé) trie les harmoniques indiquant les valeurs les plus élevées en premier afin que vous puissiez facilement dimensionner les filtres et les protections

Mesure actuelle

  • Je peux mesurer le courant DC, TRMS AC, TRMS AC + DC au moyen d’un transducteur externe jusqu’à 3000 A
  • Avec le capteur optionnel HT96U, je peux mesurer le courant de fuite
  • Je peux choisir la base de temps pour mesurer le courant dynamique des moteurs et des charges (fonction DIRC)

Séquence de phase

  • J’ai besoin d’un seul conducteur pour détecter la séquence de phase

Options et accessoires

  • 5 Câble à trois fils rouge, noir, vert
  • Paire de pointes de test banane droite rouge / noir 2 / 4mm
  • Pile alcaline 1.5V, type AAA, IEC LR03, 4 pcs
  • Sac de transport
  • Manuel utilisateur sur CD-ROM
  • Guide de référence rapide
  • Calibration certificate ISO9000



  • Pince flexible AC avec pèse-personnes complets 30/300 / 3000A
  • Pince ampèremétrique AC avec échelles complètes 1/100 / 1000A
  • Pince ampèremétrique AC avec échelles complètes 10/100 / 1000A
  • Pince ampèremétrique DC avec échelle complète 1000A
  • Pince de courant AC / DC avec pèse-personnes complets 40 / 400A
  • Adaptateur Hypertac-banane
