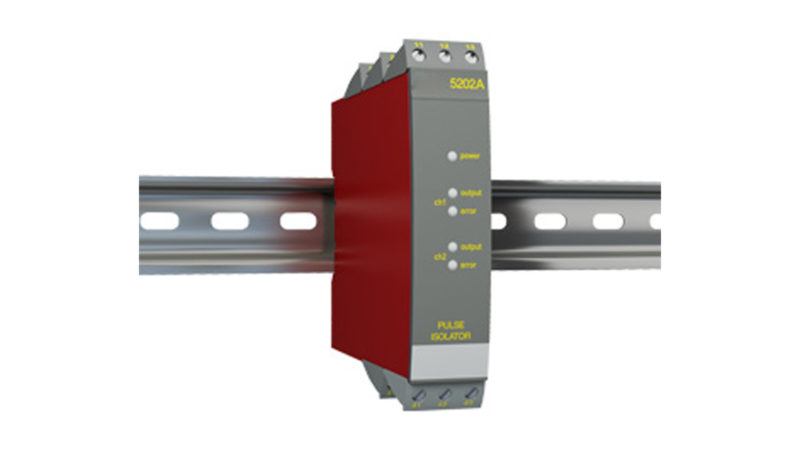

Ref : 5202A

Avantages

  • 2 voies – 2 ou 4 sorties
  • Signal de sortie doublé
  • Isolation galvanique 5-port 3,75 kVca
  • Détection de ruptures
  • Alimentation universelle ca ou cc

Fichiers en téléchargement

Données techniques

Application

  • Isolateur d’impulsions pour l’alimentation des capteurs NAMUR
  • Isolateur d’impulsions pour la détection des contacts mécaniques
  • Deux sorties séparées pour un signal d’entrée
  • Un signal d’alarme sur sortie séparée en cas de rupture

Caractéristiques techniques

  • Le PR5202A1 et 5202A2 possèdent en sortie 2 relais inverseurs ou 2 signaux NPN
  • PR5202A4 possède 4 relais SPST qui seront activés simultanément deux par deux
  • Chaque relais peut être programmé à la fonction N.O. (normalement ouvert) ou N.C. (normalement fermé)
  • Les entrées, les sorties et l’alimentation sont flottantes et isolées galvaniquement
  • Le 5202 a été construit avec un niveau de sécurité élevé permettant de l’utiliser dans les installations classées SIL 2

Montage / installation

Pour montage vertical ou horizontal sur rail DIN. 84 voies par mètre peuvent être montées
