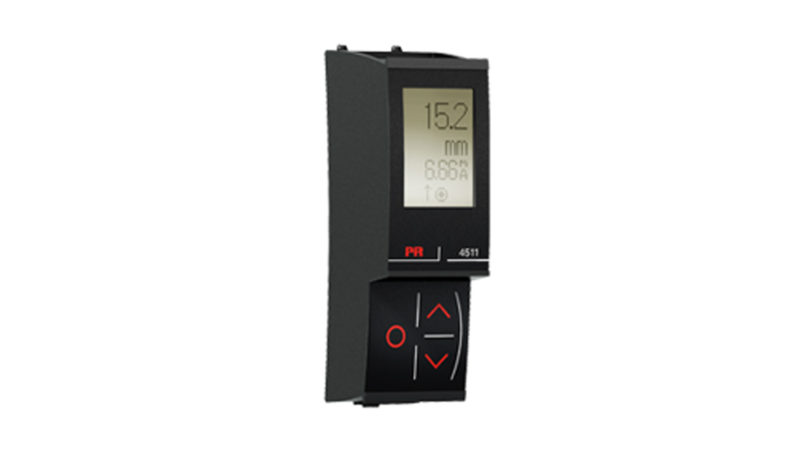

Ref : 4511

Avantages

  • Façade de programmation des modules des gammes 4000 et 9000
  • Interface Modbus RTU sur RS-485
  • Affichage de la valeur de process sur l’afficheur intégré
  • Isolation galvanique de 2,5 kV avec le module
  • Prise RJ45 blindée sur le haut de la façade

Fichiers en téléchargement

Données techniques

Applications

  • La façade amovible 4511 ajoute une communication numérique série Modbus RTU sur RS-485 à tous les modules 4000/9000 actuels et futurs
  • La 4511, montée sur les modules de la gamme 4000, convertit une large gamme de capteurs et de signaux analogiques tels que des signaux courant et tension uni- et bipolaires, des potentiomètre, des R Lin., des RTD et TC, en un signal au protocole Modbus-RTU
  • Lorsque la 4511 est installée sur un module de la gamme 9000, tout signal en provenance ou à destination d’une zone ATEX S.I., tel que AI, AO, DI et DO peut être converti et raccordé à un réseau Modbus
  • L’écran très lisible du 4511 peut être utilisé pour lire la valeur du signal de process, simuler le signal de sortie et indiquer les erreurs capteurs et les erreurs internes du modules

Caractéristiques techniques

  • La 4511 a toutes les fonctionnalités de la 4501, permettant la programmation du module, l’affichage de la valeur du signal de process mesuré et le diagnostic des erreurs
  • La communication au protocole Modbus RTU est réalisée via un câblage série RS-485
  • Connection multidrop half-duplex via une prise blindée RJ45
  • Haute isolation galvanique de 2,5 kVAC entre la liaison série et le module
  • Les paramètres Modbus tels que adresse, vitesse, bit(s) de stop, et parité sont configurés depuis la 4511, cette dernière stockant également les paramètres
