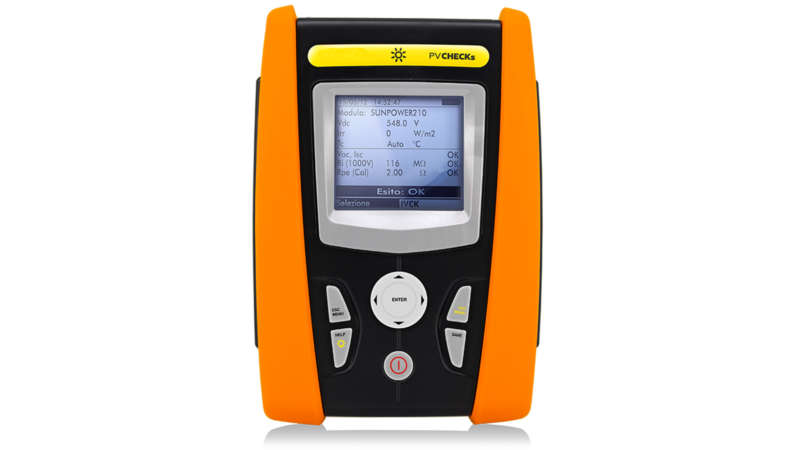

PVCHECKs – Instrument multifonctions pour le contrôle de la sécurité électrique et des prestations d’une installation photovoltaïque
DESCRIPTION
Instrument multifonctions pour le contrôle de la sécurité électrique et des prestations d’une installation photovoltaïque.
Série de tests automatiques :
- Mesure d’isolement jusqu’à 1000VDC
- Tension à vide et courant de court-circuit Voc/Isc
- Continuité des conducteurs de protection avec 200mA
L’instrument multifonctions PVCHECKs permet d’effectuer de façon rapide et sûre les contrôles de sécurité électrique prévus pour une installation FV (section DC) et le contrôle

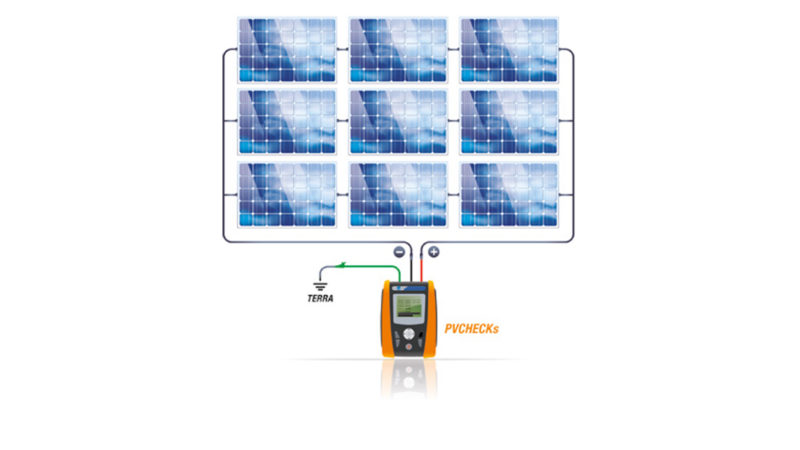

fonctionnel des modules/chaînes de cette installation selon les prescriptions du Guide CEI 82-25 et des règlementations citées en référence (CEI 64/8 et IEC/EN62446). Dans le domaine des contrôles de sécurité PVCHECKs représente une véritable innovation, parce qu’il mesure l’isolement d’un module, d’une chaîne ou d’un champ photovoltaïque complet (IEC/ EN62446) sans l’utilisation d’un interrupteur externe pour court-circuiter les bornes positives ou négatives.

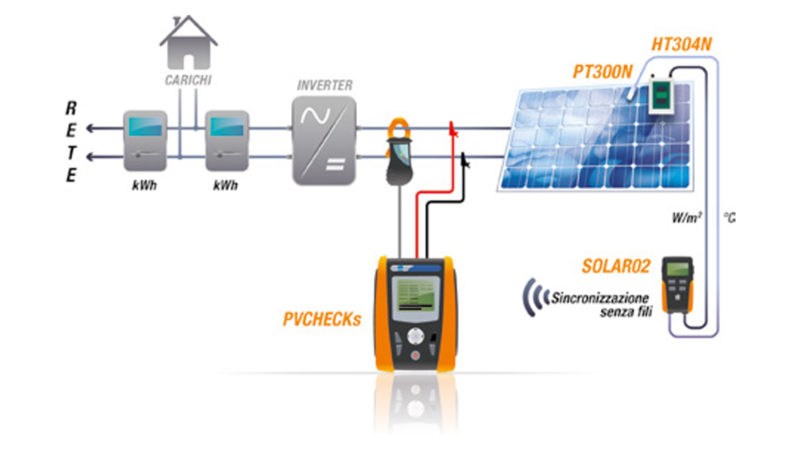

PVCHECKs permet également de contrôler le fonctionnement des connexions et des chaînes d’un champ photovoltaïque en accord aux exigences de la norme IEC/EN62446 en mesurant la tension à vide et le courant de court-circuit en conditions opérationnelles (OPC) et rapportées à STC (par le biais de la mesure du rayonnement même avec l’utilisation des accessoires en option SOLAR02 et HT304N) et fournit un résultat immédiat de la mesure qui vient d’être effectuée tant en termes absolus qu’en comparaison avec les chaînes précédemment testées. Enfin PVCHECKs permet aussi d’analyser les prestations du champ photovoltaïque (DC) en conditions d’exercice (donc connecté à l’inverseur) avec l’utilisation des accessoires en option SOLAR02 et HT304N en donnant une information sur la puissance générée et le rendement du champ selon les prescriptions de la norme IEC/EN62446.
