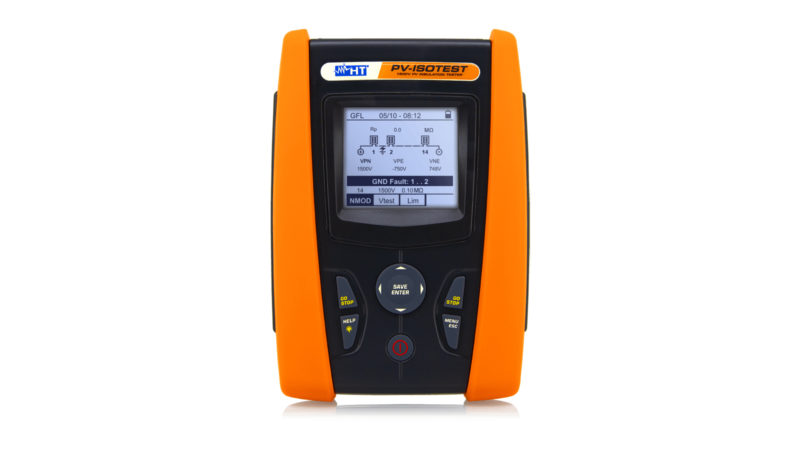

Ref : PVISOTEST

Avantages

  • Isolation DUAL MODE : Vérification avec confirmation immédiate de la résistance d’isolement des conducteurs actifs d’un module
  • Isolation du mode minuterie : Vérification avec confirmation immédiate de la résistance d’isolement d’un câble avec calcul du rapport d’absorption diélectrique
  • Fonction GFL : Fournit l’indication exacte de l’emplacement de tout défaut de mauvaise isolation présent sur une chaîne du système PV
  • Fonction RPE : Vérification avec confirmation immédiate de la continuité des conducteurs de protection et des connexions relatives avec un courant d’essai> 200mA
  • Fonction DMM : Affichage immédiat des tensions CC et RMS entre les pôles et la terre

Fichiers en téléchargement

Données techniques

  • Mesure d’isolement jusqu’à 1500V DC même sur installations en fonctionnement
  • Localisation des modules en panne grâce à la nouvelle fonction GFL
  • Continuité du conducteur de terre jusqu’à 200mA
  • Représente une vrai innovation dans le secteur de l’instrumentation de mesure des installations photovoltaïques
  • Effectue la mesure d’isolement d’un simple module, d’une string ou d’un champs photovoltaïque jusqu’à 1500V DC en accord avec la norme IEC/EN62446
  • Les testeurs d’isolement traditionnels nécessitent la présence d’un interrupteur pour provoquer un court-circuit sur les terminaux positifs et négatifs du module/string/champs photovoltaïque sous test
  • L’utilisation d’autres dispositifs extérieurs n’est pas requis
  • Effectue les mesures en pleine autonomie et en auto-suffisance
  • Indique la position exacte d’un éventuel mauvais isolement sur une string de l’installation photovoltaïque, dû, par exemple, à des infiltrations d’eau ou d’humidité

Options et accessoires

  • Lot de 4 câbles banane 4 mm + 4 crocodiles
  • Jeu de 2 adaptateurs avec connecteurs compatibles MC4 monofilaires
  • Mallette de transport rigide
  • Ensemble de sangles pour l’utilisation de l’instrument sur l’épaule
  • Logiciel PC TOPVIEW2006 dans environnement Windows + câble de connexion optique / USB
  • Manuel d’utilisation sur CD-ROM
  • Guide d’utilisation rapide
  • Rapport d’étalonnage ISO



  • Connecteur avec terminaison magnétique, noir
  • Connecteur pour câbles d’extension avec banane 4 mm, noir
  • Connecteur pour rallonges avec banane 4 mm, rouge
