Ref : HD32.1

Avantages

  • Enregistreur de données microclimat, instrument multifonctionnel
  • Mesure des PMV et PPD selon ISO7726, ISO7730, ISO7243, ISO7933, ISO11079 et ISO8996

Fichiers en téléchargement

Données techniques

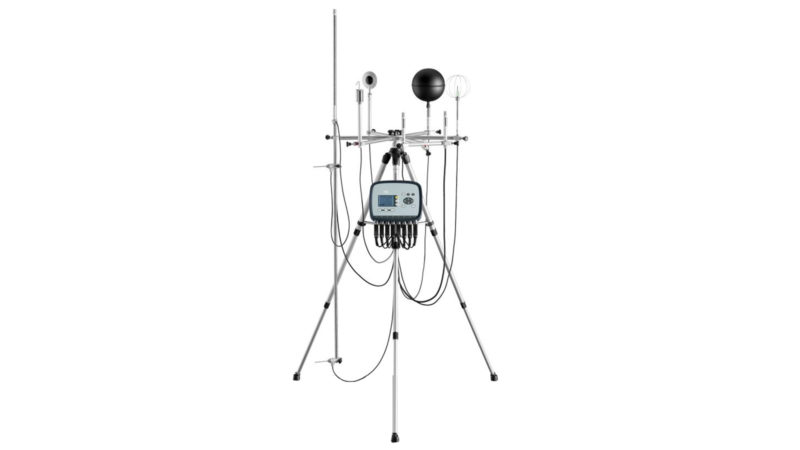

  • Le HD32.1 permet d’étudier, de mesurer et de contrôler le microclimat dans les lieux de travail
  • Grâce à des logiciels spécifiques: environnements modérés, environnements chauds, environnements froids et inconfort, ainsi que des sondes spécifiques, l’instrument peut effectuer les mesures suivantes:
    • Température du globe
    • Température du bulbe humide naturel
    • Température ambiante
    • Pression atmosphérique
    • Humidité relative
    • Vitesse de l’air
    • Température de l’air à la hauteur de la tête (1,7m sujet debout; 1,1m sujet assis)
    • Température de l’air à la hauteur de l’abdomen (1,1 m sujet debout; 0,6m sujet assis)
    • Température de l’air à hauteur des chevilles (0,1 m)
    • Température au niveau du sol
    • Température nette de rayonnement
    • Rayonnement net
    • Asymétrie de température rayonnante
    • Éclairement, luminance, PAR, irradiance, CO et CO 2



  • Selon les mesures effectuées, HD32.1, avec son logiciel spécifique, calcule les paramètres suivants :
    • tr: température moyenne du rayonnement
    • PMV: vote moyen prédit
    • PPD: pourcentage prévu insatisfait
    • DR: note provisoire
    • tO: température opérationnelle
    • IS : Indice Scharlau
    • DI: indice Thom
    • THI: indice thermohygrométrique
    • RSI: indice de déformation relative
    • SSI: nouvel indice de mijotage d’été
    • HI: indice de chaleur
    • H: indice Humidex
    • Teq: indice de température équivalent



  • Pour calculer le calcul de ces indices, la température et l’humidité relative de l’air doivent être détectées et les valeurs mesurées à insérer dans le tableau «Indices d’inconfort»
    • WBGTIndoor: température du globe à bulbe humide
    • WBGTOutdoor: température du globe à bulbe humide en présence de rayonnement
    • SWp: taux de transpiration
    • Ep: flux de chaleur d’évaporation prévu
    • PHS: Tre – Perte d’eau – Dlim tre – Dlimloss50 – Dlimloss95
    • IREQ: Vêtements requis isolation
    • DLE: durée d’exposition limitée
    • RT: temps de récupération
    • WCI: indice de refroidissement éolien
    • PDv: pourcentage insatisfait en raison de la différence de température verticale (tête-chevilles)
    • PDf: pourcentage insatisfait en raison de la température du sol
    • PDΔ: Pourcentage insatisfait en raison de l’asymétrie rayonnante
    • FLD: Facteur moyen de lumière du jour
    • Le calcul de l’indice FLD nécessite une mesure de la lumière (sonde photométrique LP-471PHOT). Nécessite le programme «HD32.1 prog. C «
