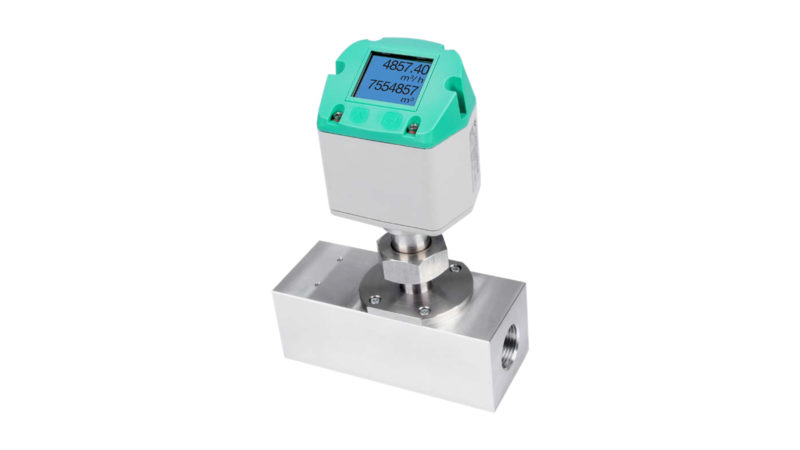

Débitmètre en ligne et compacte pour l’air comprimé et les autres natures de gaz
Aucune section d'entrée nécessaire - redresseur de débit intégré - unité de capteur amovible
Ref : VA521
Avantages
- Bloc de mesure taraudé pour une installation facile sur une canalisation existante (convient pour les tuyaux 1/2″, 3/4 ̋, 1″, 1 1⁄4 ̋, 1 1⁄2″ ou 2″)
- Conception compacte – pour installation dans une machine ou derrière une unité de maintenance chez les utilisateurs finaux
- Toutes les interfaces sont programmables depuis l’écran
- Sortie Modbus RTU
- Sortie 4…20mA pour le débit instantané
- Sortie impulsion galvaniquement isolé pour le comptage de consommation. En option M-Bus, Ethernet TCP/IP ou PoE
Fichiers en téléchargement

Données techniques
- L’écran à fort contraste affiche également les valeurs instantanées en les faisant pivoter de 180°, si vous le souhaitez (très utile pour les installations en hauteur). Selon la configuration, deux des valeurs suivantes peuvent être affichées :
- Débit instantané en m³/h ou l / min Current consumption in m³/h, l / min, …
- Compteur totalisateur en m³, l ou kg
- Température du gaz
- Paramètres : m³ / h, l / min (1000 mbar, 20 ° C) en cas d’air comprimé ou Nm³ / h, Nl / min (1013 mbar, 0 ° C) en cas de gaz
- Unités réglables via touches à l’écran : m³ / h, m³ / min, l / min, l / s, ft / min, cfm, m / s, kg / h, kg / min, g / s, lb / min, lb / h
- Capteur : capteur de débit massique thermique
- Milieu mesuré : Air, gaz
- Les types de gaz sont réglables via le service CS logiciel ou données CS enregistreur : Air, azote, argon, CO2, oxygène
- Précision : (o. M. V. = de mesuré valeur) (o. F. S. = de pleine échelle) ± 1,5% de m.v. ± 0,3% de la f.s. / sur demande : ± 1% de m.v. ± 0,3% de la f.s.
- Température de fonctionnement : -30… 80 ° C
- Pression de service : jusqu’à 16 bar, en option 40 bar
- Sortie numérique : interface RS 485, (Modbus-RTU), en option M-Bus, interface Ethernet ou PoE
- Sortie analogique : 4… 20 mA pour m³ / h ou l / min
- Sortie d’impulsion : 1 impulsion par m³ ou par litre électriquement isolé. Le poids d’impulsion peut être réglé sur l’affichage. Alternativement, la sortie d’impulsion peut être
utilisé comme relais d’alarme - Alimentation : 18… 36 VDC, 5 W
- Charge : <500 Ω
- Boîtier : polycarbonate (IP 65)
- Section de mesure : aluminium, 316L
- Fil de connexion de sections de mesure : G 1/2 « à G 2 » (BSP British Standard Tuyauterie) ou filetage 1/2 « à 2 » NPT
- Position de montage : tout
