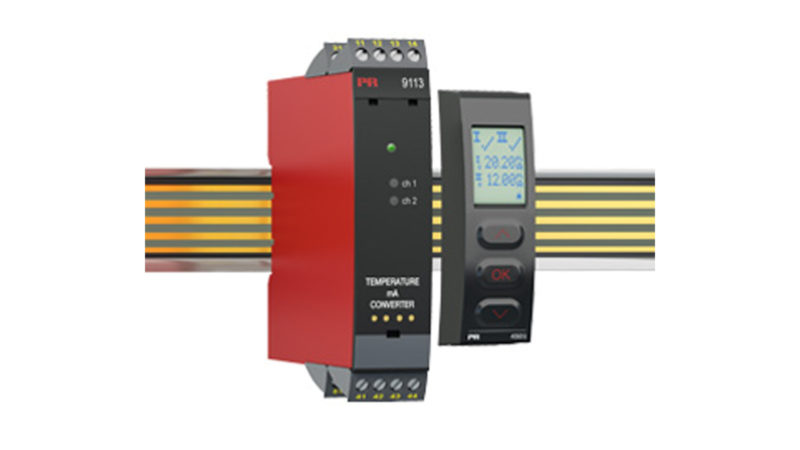

Ref : 9113A

Avantages

  • Entrées : Pt100, TC et mA
  • Sortie mA active / passive sur les deux mêmes bornes
  • 1 ou 2 voies
  • Alimenté séparément ou par le rail, PR type 9400
  • Certifié SIL 2 en « Evaluation Complète »

Fichiers en téléchargement

Données techniques

Options avancées

  • Programmation et contrôle à l’aide de la façade de programmation (4511 / 4501); calibration de process et simulation de signaux
  • Recopie de la configuration d’un module à d’autres du même type à l’aide de la façade de programmation
  • Les entrées TC peuvent utiliser soit la CSF interne soit le bornier avec capteur Pt100 incorporé (PR 5910, voie 1 / PR 5913, voie 2) pour une précision améliorée
  • Contrôle avancé de la communication interne et les données sauvegardées
  • La fonctionnalité SIL 2 est facultative et doit être activée dans un menu

Application

  • Le module peut être installé dans et recevoir des signaux de la zone non-classifiée et zone 2
  • Conversion et mise à l’échelle de signaux en température (Pt, Ni et TC) et en courant actif
  • Le 9113A a été conçu, développé et certifié pour utilisation dans les applications SIL 2 en conformité avec les exigences de la CEI 61508

Caractéristiques techniques

  • 1 LED verte et 2 LED rouges en face avant indiquent un fonctionnement normal ou incorrect du module
  • Isolation galvanique de 2,6 kVca entre l’entrée, la sortie et l’alimentation
