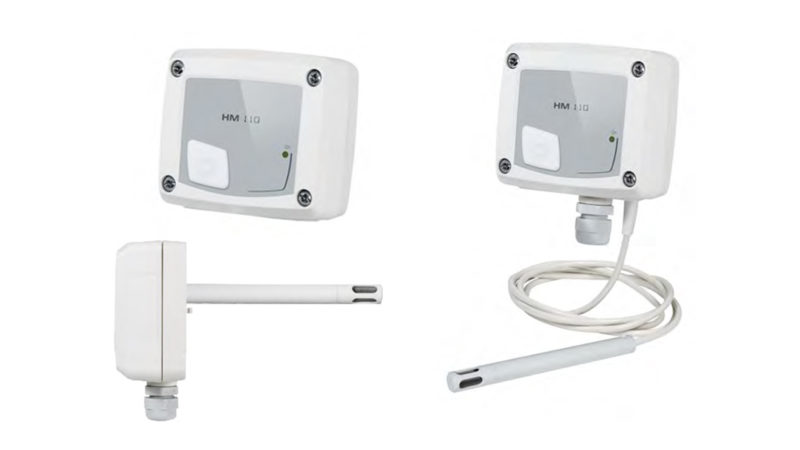

Ref : HM110

Avantages

  • Gamme de mesure de 5 à 95 % HR
  • Sortie 0-10 V, active, alimentation 24 Vac/Vdc (3-4 fils) ou sortie 4-20 mA, boucle passive, alimentation de 16 à 30 Vdc (2 fils)
  • Boîtier ABS V0 IP65 (modèle arrière ou déporté) ou IP20 (modèle ambiant), sans afficheur
  • Montage ¼ tour sur platine de fixation murale
  • Boîtier avec système de montage simplifié

Fichiers en téléchargement

Données techniques

Boitier

  • Matière : ABS V0 selon UL94
  • Indice de protection : IP65 (modèle déporté et arrière) / IP20 (modèle ambiant)
  • Presse étoupe (modèles arrière et déporté) : Pour câbles Ø8 mm maximum
  • Poids : 145 g (modèle ambiant) ; 223 g (modèles arrière et déporté)
  • Câble des sondes déportées : longueur 2 m et Ø4.8 mm en silicone

Technique en humidité

  • Étendue de mesure : De 5 à 95 % HR
  • Sortie analogique : De 0 100 % HR
  • Exactitudes : ±1.5 % HR (si 15 °C ≤ T ≤ 25 °C) sur modèles déporté et arrière ±2 % HR (si 15 °C ≤ T ≤ 25 °C) sur modèle ambiant
  • Dérive liée à la température : ±0.04 x (T-20) % HR (si T < 15 °C ou T > 25 °C)
  • Unité de mesure : % HR
  • Temps de réponse : 1/e (63%) 4 s
  • Type de capteur : Capacitif
  • Résolution : 0.1% HR
  • Incertitude d’ajustage en usine : ±0.88% HR
  • Type de fluide : Air et gaz neutres

Options et accessoires

  • KIAL-100A : Alimentation classe 2, entrée 230 Vac, sortie 24 Vac
  • KIAL-100C : Alimentation classe 2, entrée 230 Vac, sortie 24 Vdc
  • LCC-S : logiciel de configuration avec câble USB
  • Raccords coulissant inox
  • Presse-étoupe PC
  • Bride de fixation ABS avec presse-étoupe
  • Bride de fixation inox
  • Support de fixation mural pour sonde d’humidité déporté
