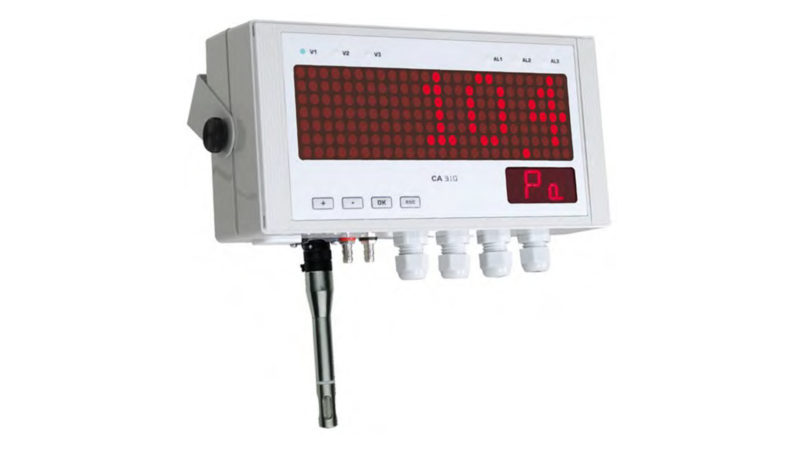

Ref : CA310

Avantages

  • 1 entrée pour sonde interchangeable
  • 1 emplacement pour carte interchangeable SPI-2 ou MVA
  • Affichage en alternance de 1 à 3 paramètres
  • 3 alarmes visuelles (leds bicolores) et sonores
  • 3 sorties analogiques (4 fils) 0/5-10 V ou 0/4-20 mA
  • 3 relais inverseurs 5 A/230 Vac
  • Alimentation 24 Vdc/Vac ou 115/230 Vac
  • Diagnostic des sorties
  • Communication Ethernet protocole Modbus TCP/IP (option)
  • Communication RS485 protocole Modbus (option)
  • Boîtier orientable ABS V0
  • Grand affichage de la mesure : 50 x 190 mm

Fichiers en téléchargement

Données techniques

  • Alimentation : 24 Vac / Vdc ±10%, 100-240 Vac, 50-60 Hz
  • Sortie :  3 x 0/4-20 mA ou 3 x 0-5/10 V (4 fils), Tension de mode commun <30 VAC, Charge maximale : 500 Ohms (0/4-20 mA) / Charge minimale : 1 K Ohms (0-5/10 V)
  • Isolation galvanique : Sur les sorties (uniquement sur modèles 115-230 Vac), Appareil entièrement protégé par DOUBLE ISOLATION ou ISOLATION RENFORCÉE
  • Consommation avec sonde et hors option : CA310-B : 11 VA / CA310-H : 16 VA (consommation supplémentaire sonde CO2 : 2 VA)
  • Relais : 3 relais inverseur 5 A / 230 Vac
  • Alarme sonore : Buzzer (70 dB à 10 cm)
  • Directives européennes : 2014/30/UE CEM ; 2014/35/UE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE
  • Raccordement électrique : Bornier à vis pour câbles de 0.05 à 2.5 mm2 ou de 30 à 14 AWG, Réalisé suivant les règles de l’art
  • Communication RS485 (option) : Numérique : protocole Modbus RTU, vitesse de communication configurable de 2400 à 115200 Bauds
  • Communication Ethernet (option) : Module de communication Ethernet permettant la transmission, la supervision et la maintenance des capteurs au travers d’un réseau Ethernet en 10 BASE-T et 100 BASE-TX LAN/WAN supportant le protocole Modbus TCP/IP (consommation supplémentaire modèle 24 V et 115-230 V : 1 VA)
  • Environnement et type de fluide : Air et gaz neutre
  • Conditions d’utilisation (°C/%HR/m) : De -10 à +50 °C. En condition de non condensation. De 0 à 2000 m.
  • Sécurité : Classe de protection 2 ; Degré de pollution 2 ; Catégorie de surtension 2

Options et accessoires

  • LCC-S : logiciel de configuration avec câble USB
  • Fonction SQR/3 : extraction de la racine carrée pour la mesure de la vitesse et du débit
  • RS5 : Sortie numérique RS 485 Protocole Modbus
  • CETHE : Carte réseau Ethernet
  • HRP : Haute résolution en pression (exemple en pression : 0.1 Pa) avec carte SPI2-100
  • Certificat d’étalonnage
