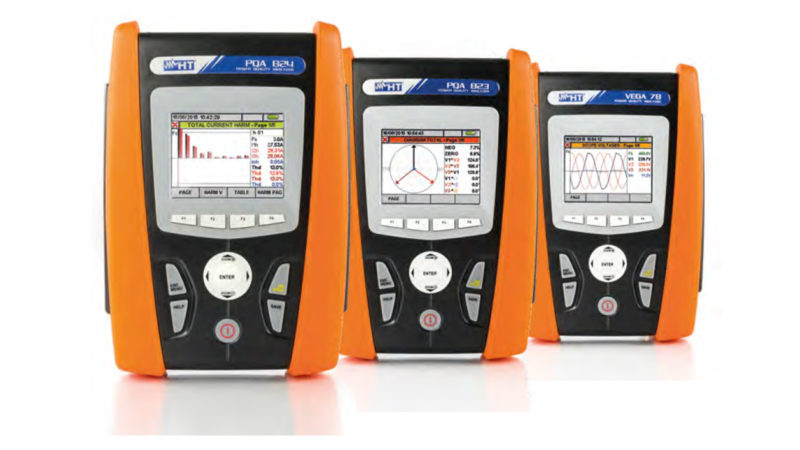

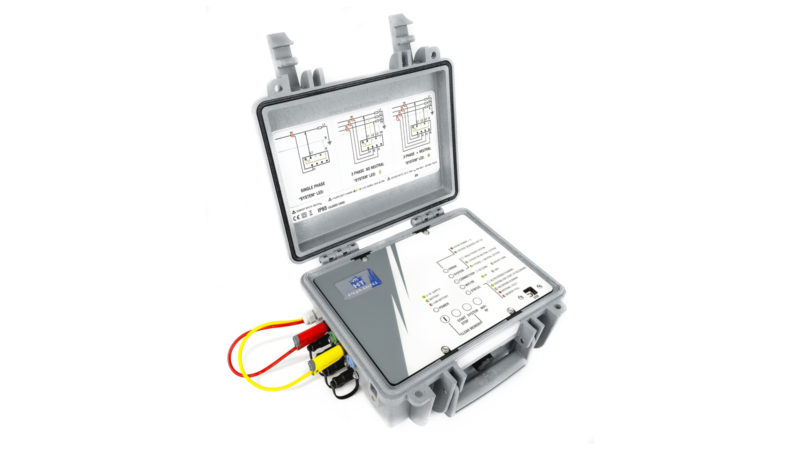

Ref : PQA824 / PQA823 / VEGA78 / PQA820 / PQA819 / HT9022

Avantages

  • Analyseurs de qualité de puissance professionnels conformes à EN50160
  • Analyseurs de réseau triphasé et monophasé
  • Pince ampèremétrique professionnelle avec mesure de puissances/harmoniques avec connexion bluetooth

Données techniques

Mesures principales

  • Tension AC/DC en systèmes monophasés/triphasés
  • Courant AC/DC en systèmes monophasés/triphasés
  • Cos Phi, Facteur de puissance
  • Dissymétrie tensions (NEG%, ZÉRO%)
  • Puissance/Énergie active, réactive, apparente et puissance DC
  • Tension harmonique et courant jusqu’au 49ème avec calcul du THD%
  • Anomalies de tension (trous, pics) avec résolution 10ms (@ 50Hz)
  • Tensions transitoires rapides (spikes) avec résolution 5μs (200kHz)
  • Courant de démarrage des moteurs électriques (INRUSH)
  • Tensions flicker (Pst, Plt)
  • Analyse complète EN50160
  • Séquence des phases
  • Tension Neutre-Terre
  • Courant neutre

Mémoire et enregistrent

  • Nombre max de paramètres sélectionnables simultanément : jusqu’à 383
  • Enregistrement avec période d’intégration sélectionnable : jusqu’à 1 s-60 m
  • Durée indicative mémoire (en jours@ PI=10 min @ max nbre paramètres) : jusqu’à 153 jours
  • Indication autonomie d’enregistrement
  • Capacité mémoire interne : jusqu’à 15MB
  • CompactFlash externe
  • Enregistrements prédéfinis et personnalisables
  • Sauvegarde des valeurs d’échantillonnage instantanées

Visualisation en temps réel

  • Tableau récapitulatif des principaux paramètres électriques
  • Formes d’onde tensions/courants
  • Tableaux ou histogrammes harmoniques et THD%
  • Diagramme vectoriel des tensions/courants

Options et accessoires

  • Pince flexible 3000A AC, diamètre 274 mm
  • Pince standard 1-100-1000A AC, diamètre 54 mm
  • Pince standard 10-100-1000A AC, diamètre 54 mm
  • Pince standard 200-2 000A AC, diamètre 70 mm
  • Pince standard 3000A AC, diamètre 70 mm
  • Pince standard 5-100A AC, diamètre 20 mm
  • Boîtier 3×1-5A/1V pour connexion au TA externes
  • Chargeur externe 110VAC-60Hz /12VDC
  • Carte CompactFlash
  • Lecteur pour carte CompactFlash
  • Connecteur magnétique
  • Set de sangles pour utiliser l’instrument en bandoulière
