Ref : HD54.3

Fichiers en téléchargement

Données techniques

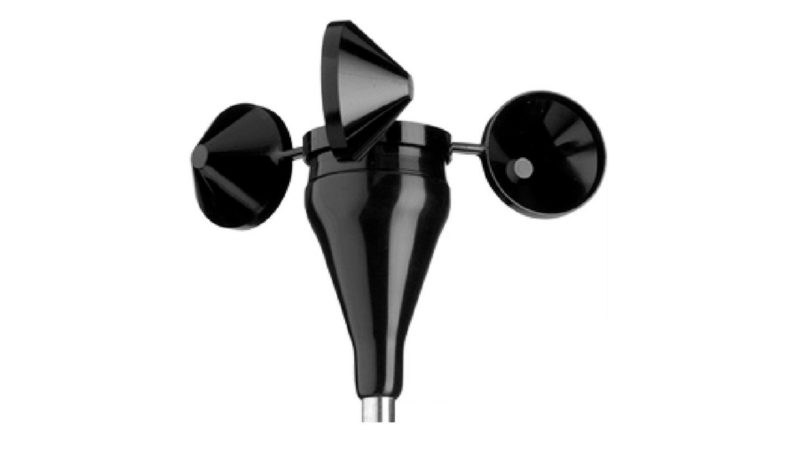

  • Type de capteur : Anémomètre 3 tasses
  • Applications : Etudes météorologiques et surveillance environnementale
  • Plage de mesure : 1… 70 m / s
  • Signal de sortie : Onde sinusoïdale CA de bas niveau, fréquence linéairement proportionnelle à la vitesse du vent
  • Tension de sortie au seuil : 80 mV (crête à crête) minimum
  • Tension de sortie à 60 Hz : 12 V (crête à crête) typique (amplitude non proportionnelle à la vitesse du vent)
  • Décalage : 0,35 m / s
  • Pente : 0,765 m s-1 / Hz
  • Étalonnage : Chaque anémomètre étalonné individuellement
  • Plage de signal de sortie : 0… 90 Hz
  • Constante de distance (récupération de 63%) : 2,55 m @ 5 m / s / 2,56 m @ 10 m / s (ASTM D 5096-02)
  • Diamètre balayé du rotor : 190 mm
  • Montage : Sur un mât de 13 mm de diamètre avec goupille fendue et vis de réglage
  • Plage de température de fonctionnement : -45… 60 ° C
  • Plage d’humidité de fonctionnement : 0… 100% HR
  • Poids : 0,14 kg
  • Dimensions : 3 tasses de section conique, Ø 51 mm. Hauteur totale de montage 81 mm
