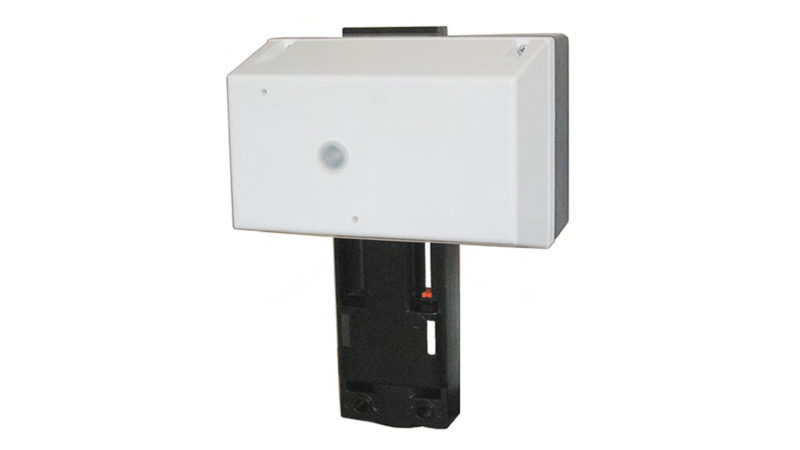

Ref : MVH56E / MVHE3K

Avantages

  • Actionneur électromécanique très flexible pour la commande de robinets à soupape à deux et trois voies
  • L’installation et la connexion sont très simples.
  • L’actionneur a une très haute résolution (500 pas sur toute la plage de course)
  • Contrôle précis de la température du fluide
  • Capable de s’auto-calibrer sur différentes courses sans intervention de l’utilisateur

Application

  • Systèmes de chauffage et de climatisation
  • Unités de traitement de l’air
  • Systèmes de chauffage urbain et les systèmes de contrôle industriels

Fichiers en téléchargement

Données techniques

  • Course : 5-50 mm
  • Commande proportionnelle avec signal 6 … 9/4 … 7/8 … 11/0 … 10 Vdc, courant (4-20 mA)
  • Action directe / inverse.
  • Alimentation 24 Vac, consommation électrique 12 VA
  • Signal de commande : 3 points, proportionnel
  • Domaine de travail : 0 ÷ 10 Vdc, 0 ÷ 5 Vdc, 2 ÷ 6 Vdc, 2 ÷ 10 Vdc, 5 ÷ 10 Vdc, 6 ÷ 10 Vdc, 4 ÷ 20 mA
  • Retour en cas d’urgence : aucun
  • Application : pour vannes
  • Type de servos : électromécanique
  • T Max fluide [° C] : 250
  • Peut être contrôlé à la fois par une commande proportionnelle (modulante) et par un signal flottant
  • Il peut être couplé directement à tous les types de vannes à bride, des kits de connexion sont disponibles pour les vannes filetées et les vannes d’autres fabricants

Options et accessoires

  • 2 micro-interrupteurs auxiliaires (SPDT 10 (3) A-250V ~) réglables sur tout le coup. Microdéconnexion type 1B selon CEI 730-1 (93) /6.4.3.2.
  • Il est possible de placer les cames de sorte que les micro-interrupteurs agissent en fonction de la position
  • Gardez à l’esprit que lorsque le levier est sur la came partie en saillie, le contact est fermé entre b et c et ouvrez entre c et a (voir figure ci-dessous)
  • Kit de liaison pour vannes VMB et VSB
  • Commutateurs auxiliaires d’extrémité
  • Réchauffeur de tige (suggéré lorsque la température du fluide est inférieure à -10 ° C)
  • Entretoise corps-actionneur de vanne réduisant l’exposition directe de l’actionneur en cas d’installation avec des fluides à haute température. Dimensions: Ø 120 mm; h = hauteur de l’actionneur + 102mm
  • Isolation thermique pour actionneurs MVH
