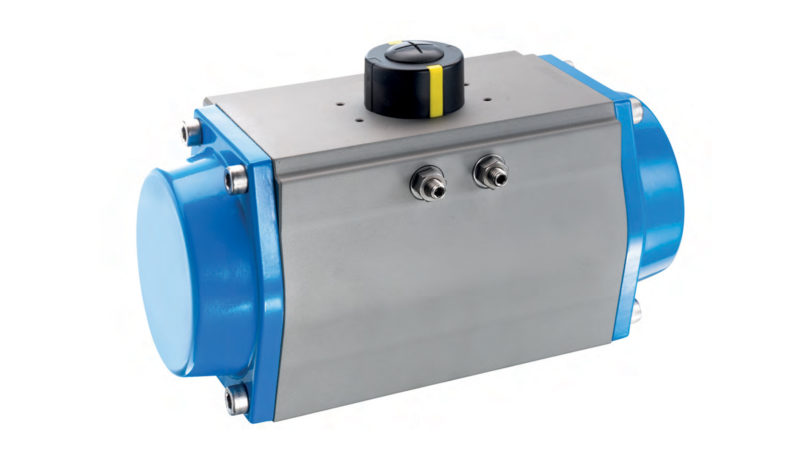

Ref : GD / GS

Fichiers en téléchargement

Données techniques

  • Avec 18 tailles différentes pour des couples allant de 2 à 13 040 Nm, il existe un actionneur adapté à chaque application
  • Avec les chapeaux revêtus epoxy et le corps revêtu en aluminium dur, l’actionneur est conçu pour fonctionner dans des environnements agressifs
  • L’interface de l’électrovanne est placée en hauteur sur le profilé pour un accès facile, et est optimisée pour le montage de vannes pilotées
  • L’ajustement des butées de fin de course sur le côté opposé du raccord d’électrovanne facilite le réglage
  • L’interface normalisée selon VDI/VDE 3845 permet de monter n’importe quel appareil de signalisation et de commande conventionnel
  • L’indicateur de position fait partie intégrante du produit ; il est équipé de clips repositionnables pour indiquer la position de la vanne
  • Les butées de fin de courses peuvent être réglées en positon 0° et 90°, de +5° à -5°, ce qui permet un ajustement optimal de la robinetterie
  • Pour chaque taille d’actionneur, il est possible de choisir 2 brides ISO dans la plupart des tailles pour une automatisation flexible des robinetteries
  • Le pignon doté d’un raccord octogonal permet d’adapter l’alignement parallèle ou diagonal de l’arbre de commande de la robinetterie pour garantir un faible encombrement de  l’actionneur
  • Montage et démontage simple des ressorts de sécurité qui sont placés sur un rapport équilibré entre le couple pneumatique et le couple de torsion
  • Chaque pression de commande est affectée à un nombre de ressorts définis et facilite la sélection de l’entraînement par l’intermédiaire des couples
  • Une gravure laser sur le corps de l’actionneur repère les plans de pose des brides et les raccords pneumatiques pour une affectation univoque
  • Le numéro de série est également gravé au laser. Il permet de remonter à tout moment jusqu’à la fabrication de l’actionneur
  • Une denture du piston usinee avec précision assure une réduction du bruit de fonctionnement, un couple optimal et une usure réduite
  • Des paliers lisses pour toutes les pièces mobiles prolongent la durée de vie du produit
  • Grâce à des variantes présentant différents angles de rotation, les actionneurs sont utilisés dans un large éventail d’applications
  • L’emploi de chapeaux identiques sur les actionneurs à simple et double effet permet de réduire les stocks
