Ref : SFR50 / SFRD50

Avantages

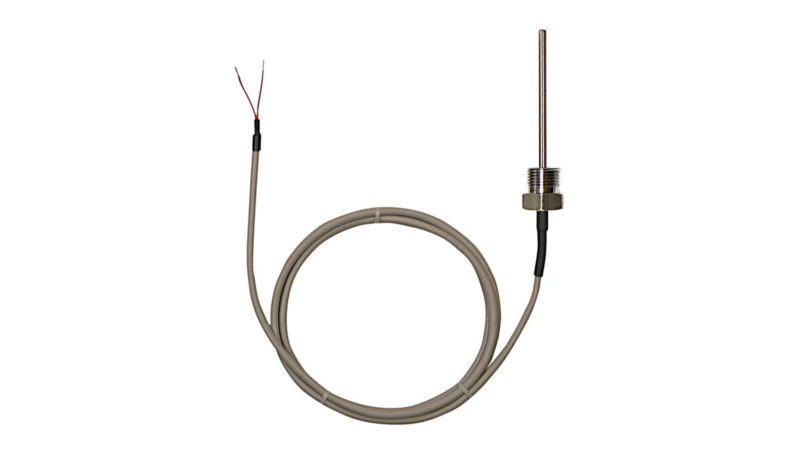

  • Sonde de température montée sur câbles conducteurs avec plongeur et raccord inox.
  • Gammes de mesure (Suivant câble) : De -50 °C à +400 °C (PT100 et PT1000). De -20 °C à +120 °C (CTN).
  • Sortie 2 fils (SFR) ou 4 fils (SFRD) pour CTN et PT1000
  • Sortie 3 – 4 fils (SFR) ou 6 fils (SFRD) pour PT100

Fichiers en téléchargement

Données techniques

  • Température d’utilisation (Suivant câble) : De -50 °C à +400 °C (PT100 et PT1000), De -20 °C à +120 °C (CTN)
  • Type de capteur PT100 ou PT1000 : classe B, classe A et 1/3 DIN suivant DIN IEC751, CTN : résistance à 25 °C, R 25 = 10 KE Nominal valeur Béta B25/85 = 3,695K ±1%
  • Température de stockage : De -20 °C à +80 °C
  • Température d’utilisation : du câble PVC : de -40 °C à +120 °C, Silicone : de -50 °C à +180 °C, PFA : de -50 °C à +260 °C (Blindage en option), Soie de verre avec tresse inox : de -50 °C à +400 °C
  • Raccordement process : Inox 316 L
  • Filetage : ½ ou ¼ au pas gaz
  • Plongeur : Inox 316 L, sertissage étanche avec gaine thermorétractable. (Sauf câble soie de verre avec sertissage simple sur gaine inox) Ressort de courbure en option

Options et accessoires

  • Raccord de fixation alimentaire (avec manchon ½ » G femelle à souder)
  • Raccord union inox
  • Manchette filetée ½ au pas Gaz ou NPT
  • Graisse silicone thermo-conductrice
  • Certificat d’étalonnage
  • Doigt de gant
  • Raccord de fixation alimentaire (avec manchon ½ » G femelle à souder)
  • Raccord union inox
  • Manchette filetée ½ au pas Gaz ou NPT
  • Graisse silicone thermo-conductrice
  • Certificat d’étalonnage
  • Doigt de gant
