Ref : TBB50 / TBBD50

Avantages

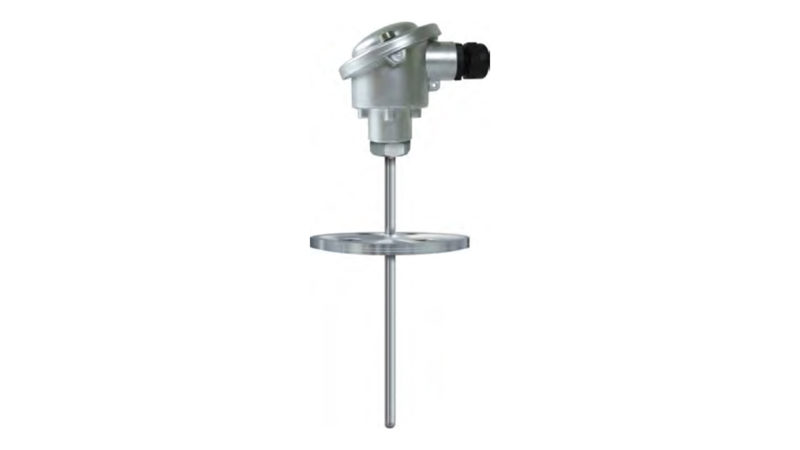

  • Sonde de température avec plongeur inox et bride de fixation
  • Gammes de mesure (Suivant référence) de -80 °C à +400 °C (PT100 et PT1000). de -20 °C à +120 °C (CTN)
  • Montage de l’élément : simple (2,3 ou 4 fils). duplex (4 ou 6 fils)

Fichiers en téléchargement

Données techniques

  • Température d’utilisation (Suivant référence) : De -80 °C à +400 °C (PT100 et PT1000), De -20 °C à +120 °C (CTN)
  • Type de capteur : PT100 ou PT1000 : Classe B, Classe A, 1/3; DIN suivant DIN IEC751, CTN : résistance à 25 °C, R 25 = 10KB, Nominal Valeur Béta B25/85 = 3,695K ±1%
  • Montage de l’élément : Simple 2, 3 ou 4 fils, Pour T>250 °C pas de 4 fils en Ø 6 mm. Duplex 4 ou 6 fils, Pour T>250 °C montage à partir de 8 mm
  • Température de stockage : De -20 °C à +80 °C
  • Plongeur : Inox 316 L, sans soudure, de 3/4 à 4/4 dur
  • Raccordement au process : Bride inox 316 L soudée sur le plongeur, PN et DN à préciser suivant application, PN 40 DN 25 en standard
  • Raccordement électrique : Avec ou sans bornier, Transmetteur 4/20mA 0/10V en option
  • Tête de raccordement : Alliage d’aluminium, Presse étoupe : M20 x 1,5, Protection IP65
  • Montage associé Élément interchangeable

Options et accessoires

  • Transmetteur sortie 4/20 mA ou 0/10 V
  • Bride de fixation murales
  • Bride inox
  • Écrou 1/4, 1/2 au pas Gaz
  • Raccord coulissant
  • Olive PTFE ou inox pour raccord coulissant
  • Raccord de fixation alimentaire (avec manchon ½ » G femelle à souder)
  • Raccord union inox
  • Manchette filetée ½ au pas Gaz ou NPT
  • Graisse silicone thermo-conductrice
  • Certificat d’étalonnage
  • Doigt de gant
