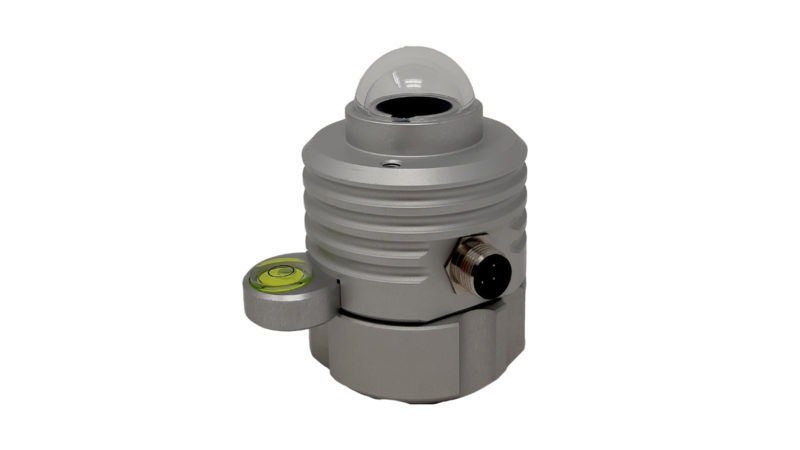

Ref : LPPYRA03

Avantages

  • Suit les recommandations du WMO : entièrement conforme à la norme ISO 9060:2018
  • Large disponibilité de signaux de sortie standard pour une intégration facile dans n’importe quelle installation
  • Boîtier robuste avec réponse à basse température, Dispositif de nivellement intégré pour un positionnement parfait
  • Grande fiabilité, Rapports d’étalonnage individuels pour chaque instrument
  • Protégé contre les surtensions et entièrement électrique isolé de toute surface de montage

Données techniques

  • Capteur : Thermopile
  • Sensibilité typique : 5 ÷ 15 µV/Wm-2
  • Impédance : 33 ÷ 45 Ω
  • Plage de mesure : 0 ÷ 2000 W/m2
  • Angle de vue : 2π sr
  • Gamme spectrale (50%) : 300 ÷ 2800 nm
  • Température de fonctionnement/humidité : -40 ÷ 80 °C / 0 ÷ 100 % HR
  • Sortir : Selon le modèle :
    • Analogique en µV/Wm-2
    • Analogique 4÷20 mA
    • Analogique 0÷1 V, 0÷5 V ou 0÷10 V
    • Double sortie : Analogique 4÷20 mA + Mode RTU numérique RS485
    • Numérique RS485 Modbus-RTU
    • Numérique SDI-12
  • Source de courant : 10÷30 Vdc (4÷20 mA – 0÷1 V – 0÷5 V les sorties) / 15÷30 Vcc (sortie 0÷10 V) / 5÷30 Vcc (RS485 Modbus-RTU) / 7÷30 Vdc (SDI-12)
  • Consommation : < 200 µA pour la version SDI-12
  • Lien :
    • Connecteur M12 4 pôles pour analogique modèles de sortie
    • Connecteur M12 8 pôles pour numérique et modèles à double sortie
  • Précision du nivellement appareil : < 0,2°
  • Degré de protection : IP 67
  • MTBF : > 10 ans

Options et accessoires

  • Kit LPS2 comprenant fixation et tige Ø16 x 500 mm
  • LPS3 Support de fixation adapté pour mât Ø 40 ÷ 50 mm. Installation sur mât horizontal ou vertical
  • LPRING04 Support réglable pour le montage du pyranomètre dans un position inclinée sur mât Ø40 mm avec filetage intérieur
  • HD2003.77/40 Fixation pour mât Ø 40 mm pour installation sur un mât transversal
  • LPS6 Kit d’installation comprenant : mât 750 mm, embase, plaque support graduée, support pour pyranomètres
  • Câble CPM12AA4.xx pour les modèles LPPYRA03 / 03AC / 03AV. Connecteur M12 à une extrémité, fils dénudés à l’autre extrémité (2, 5 ou 10 m)
  • Câble CPM12-8D.xx pour LPPYRA03S / 03S12. Connecteur M12 à une extrémité, fils ouverts à l’autre extrémité (2, 5 ou 10 m)
  • Câble CPM12-8DA.xx pour LPPYRA03ACS. Connecteur M12 à une extrémité, fils ouverts à l’autre extrémité (2, 5 ou 10 m)
  • Câble de connexion PC CP24 pour les paramètres MODBUS RS485 configuration (uniquement pour les modèles avec sortie RS485)
  • LPRING13 Base annulaire pour mesurer le rayonnement diffusé
