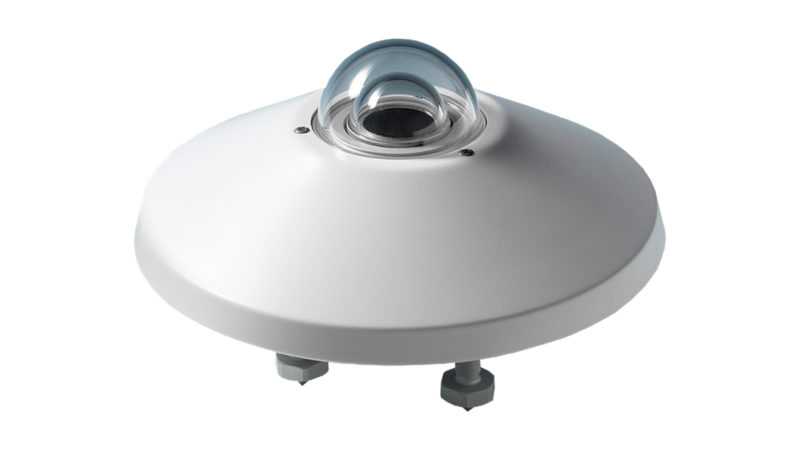

Ref : LPPYRA10

Avantages

  • Suit les recommandations du WMO entièrement conforme à la norme ISO 9060:2018
  • Large disponibilité de signaux de sortie standard pour une intégration facile dans n’importe quelle installation
  • Boîtier robuste avec réponse à basse température, Dispositif de nivellement intégré pour un positionnement parfait
  • Haute fiabilité – Garantie 6 ans, Rapports d’étalonnage individuels pour chaque instrument
  • Protégé contre les surtensions et entièrement électrique isolé de toute surface de montage

Données techniques

  • Capteur : Thermopile
  • Sensibilité typique : 6÷11 µV/Wm-2
  • Impédance : 5 Ω ÷ 50 Ω
  • Plage de mesure : 0 ÷ 2000 / 4000 W/m2
  • Angle de vue : 2π sr
  • Gamme spectrale (50%) : 283 ÷ 2800 nm
  • Température de fonctionnement/ humidité : -40 ÷ 80 °C / 0 ÷ 100 % HR
  • Sortir : Selon le modèle :
    • Analogique en µV/Wm-2
    • Analogique 4÷20 mA
    • Analogique 0÷1 V, 0÷5 V ou 0÷10 V
    • Double sortie : Analogique 4÷20 mA + numérique RS485 Modus-RTU
    • Numérique RS485 Modbus-RTU
    • Numérique SDI-12
  • Source de courant : 10÷30 Vdc (4÷20 mA – 0÷1 V – 0÷5 V les sorties) / 15÷30 Vcc (sortie 0÷10 V) / 5÷30 Vcc (RS485 Modbus-RTU) / 7÷30 Vdc (SDI-12)
  • Consommation : < 200 µA pour la version SDI-12
  • Lien :
    • Connecteur M12 4 pôles pour analogique modèles de sortie
    • Connecteur M12 8 pôles pour numérique et modèles à double sortie
  • Précision du nivellement appareil : < 0,1°
  • Degré de protection : IP 67
  • MTBF : > 10 ans

Options et accessoires

  • LPS1 Support de fixation pour mât Ø40÷50 mm
  • LPRING02 Base avec dispositif de mise à niveau et support réglable
  • LPRING04 Support réglable pour le montage du pyranomètre a Ø40 mm mât en position inclinée
  • HD2003.79K Kit pour installer le pyranomètre sur un mât transversal
  • HD2003.85K Kit à hauteur réglable pour montage sur mât Ø40 mm
  • LPS6 Kit d’installation comprenant : mât 750 mm, embase, plaque support graduée, support pour pyranomètres
  • Câble CPM12AA4.xx pour les modèles LPPYRA10 / 10AC / 10AV. Connecteur M12 à une extrémité, fils dénudés à l’autre extrémité (2, 5 ou 10 m)
  • Câble CPM12-8D.xx pour LPPYRA10S / 10S12. Connecteur M12 à une extrémité, fils ouverts à l’autre extrémité (2, 5 ou 10 m)
  • Câble CPM12-8DA.xx pour LPPYRA10ACS. Connecteur M12 à une extrémité, ouvert fils à l’autre extrémité (2, 5 ou 10 m)
  • Câble de connexion PC CP24 pour les paramètres MODBUS RS485 configuration (uniquement pour les modèles avec sortie RS485)
