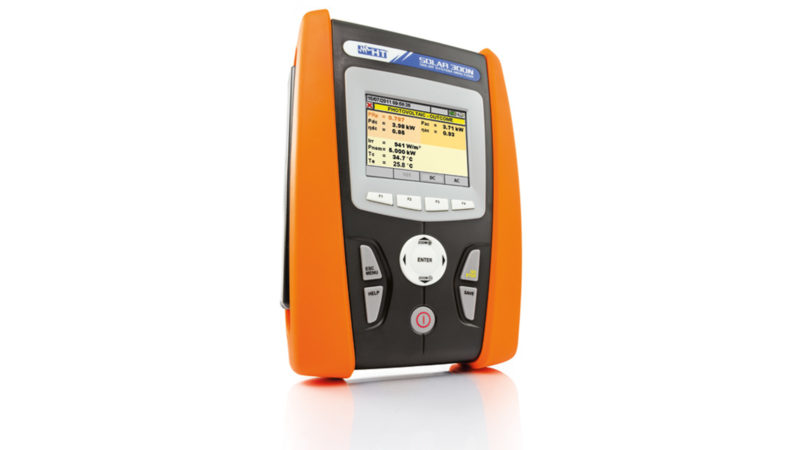

Ref : SOLAR300N

Avantages

  • Nouvelle interface tactile
  • Contrôle de l’efficacité de l’installation photovoltaïque
  • Analyses du réseau et des consommations énergétiques

Fichiers en téléchargement

Données techniques

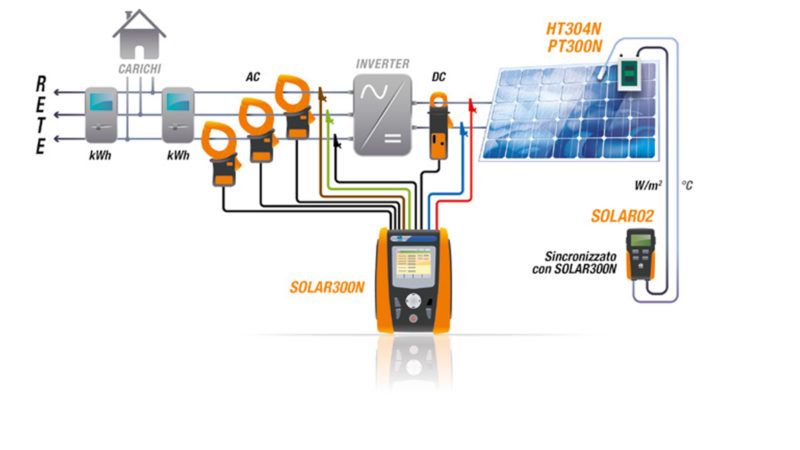

Mesure de l’efficacité de l’installation photovoltaïque

  • Tension DC/AC TRMS (Monophasée et triphasée)
  • Courant DC/AC TRMS (Monophasé et triphasé)
  • Puissance DC/AC activée (Monophasée et triphasée)
  • Facteur de puissance cos phi (Monophasé et triphasé)
  • Rayonnement solaire
  • Température du panneau/ambiante
  • Visualisation Résultat d’essai (OK/NOT OK)
  • Unité à distance SOLAR02 pour mesurer le rayonnement et la température
  • Enregistrement périodique des paramètres de réseau avec PI programmable

Analyses du réseau et des consommations énergétiques

  • Enregistrement des tensions harmoniques et du courant (jusqu’au 49ème)
  • Enregistrement des anomalies de tension (trous, pics) avec résolution 10 ms
  • Analyses Flicker en accord avec la norme EN50160
  • Enregistrement des courants de démarrage avec résolution 10ms
  • Enregistrement des tensions transitoires avec résolution 5μs (spikes)
  • Analyse complète de la qualité du réseau selon la norme EN50160
  • Écran tactile couleurs
  • Mémoire interne et sortie USB pour connexion au PC
  • Alimentation à piles rechargeables Li-ION
  • Pile interne rechargeable
  • Aide en ligne sur l’écran
  • Gestion clé USB et mémoire CompactFlash

Options et accessoires

  • Accessoire pour le contrôle de l’efficacité triphasée (AC) jusqu’à (3MPPT)
  • Pince standard AC 0÷5A, 0÷100A diamètre 20 mm
  • Pince standard 1-100-1000A AC, diamètre 54 mm
  • Pince standard 10-100-1000A AC, diamètre 54 mm
  • Pince standard 200-2 000A AC, diamètre 70 mm
  • Pince standard 3000A AC, diamètre 70 mm
  • Pince standard 1000A DC, diamètre 50 mm
  • Pince standard diamètre 83 mm 1000A DC
  • Pince Flex 3000A, pour les analyses de réseau, diamètre 174 mm
  • Pince Flex 3000A, pour les analyses de réseau, diamètre 274 mm
  • Boîtier 3×1-5A/1V pour la connexion au TA
  • Bandoulière pour utiliser l’instrument et avoir les mains libres
  • Connecteurs magnétiques pour mesurer la tension
  • Chargeur 115V/50-60Hz avec fiche américaine
  • CompactFlash 1Gb
  • Lecteur pour CompactFlash
