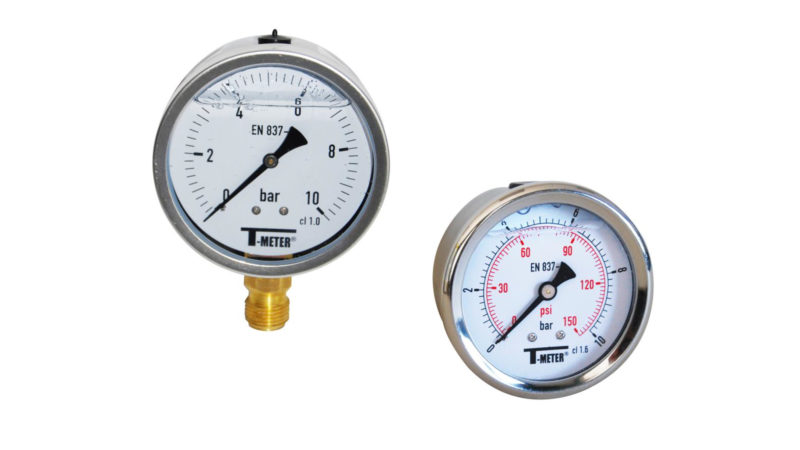

Ref : 1612 / 1625

Avantages

Dimensions : Diamètre 50 à 100
Raccordement : Mâle BSP
Température Mini : + 0°C
Température Maxi : + 60°C
Pression : De -1 à 600 Bars
Boitier inox, Tube de bourdon laiton soudé à l’étain, Raccord laiton, Vitre polycarbonate

Fichiers en téléchargement

Données techniques

  • Boitier inox 304
  • Tube de bourdon laiton soudé à l’étain
  • Raccord laiton
  • Vitre polycarbonate
  • Avec glycérine
  • Classe 1 pour diamètre 100
  • Classe 1,6 pour diamètre 63
  • Classe 2.5 pour diamètre 50
  • Protection IP65
  • Raccords BSP
  • Double graduation bar / psi en diamètre 63
  • Avec évent de sécurité en diamètre 100 ( Ref.1615 et 1625 )



  • Pour tous fluides gazeux et liquides non visqueux ou cristallisants et n’attaquant pas les alliages de cuivre
  • Hydraulique, Compresseurs et construction navale
  • Température mini et maxi admissible Ts : 0°C à +60°C

Options et accessoires

  • Collerette avant inox avec 3 trous à 120° pour manomètre axial
  • Collerette arrière inox avec 3 trous à 120° pour manomètre radial
  • Étrier zingué avec vis
  • Lyre cuivre PN25 Mâle / Femelle BSP
  • Lyre inox PN20 Mâle / Femelle BSP
  • Lyre acier PN25 Mâle / Mâle BSP
  • Lyre acier PN25 Mâle / Mâle BSP en U
