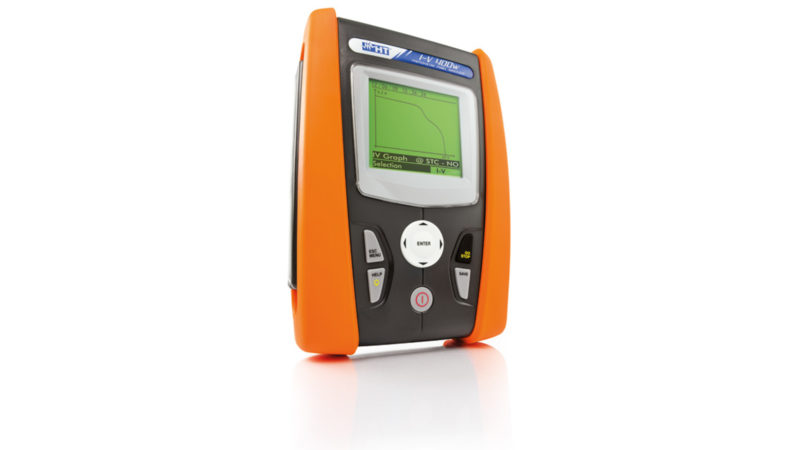

Ref : I-V400W

Avantages

  • Mesure de la caractéristique I-V d’un ou plusieurs modules ou d’une chaîne entière
  • Mesure de la tension à vide et du courant de court-circuit Voc/Isc
  • Base de données de 30.000 modules photovoltaïques sélectionnables

Fichiers en téléchargement

Données techniques

  • Mesure de la tension en sortie du module/chaîne FV jusqu’à 1000V DC
  • Mesure du courant en sortie du module/chaîne FV jusqu’à 15A DC
  • 128 points par courbe I-V en mode STD ou capacitive
  • Mesure Voc-Isc-Pmax-Vmpp-Impp-Fill Factor
  • Mesure de la température de la cellule avec la sonde externe
  • Mesure de rayonnement [W/m2] avec la cellule de référence
  • Mesure de puissance DC et puissance nominale en sortie du module/chaîne

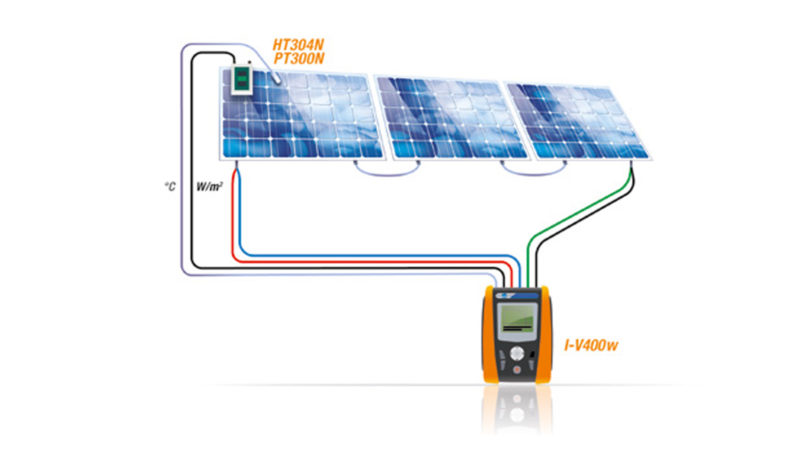

  • Relevé de la caractéristique I-V avec mesure directe des paramètres Ray/Temp

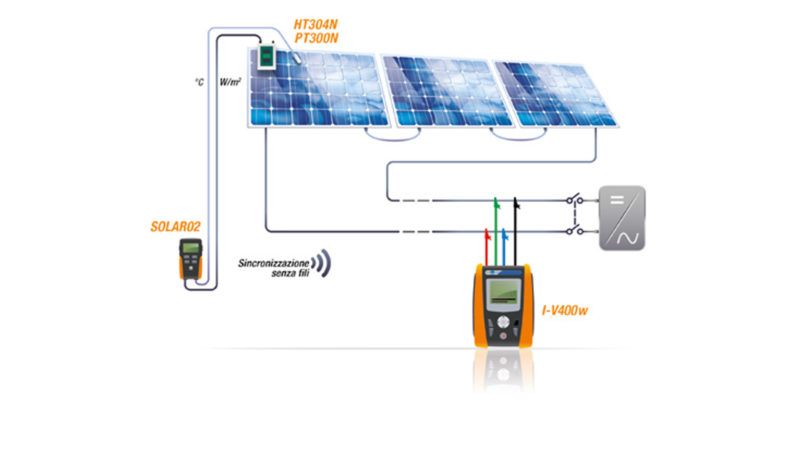

  • Relevé de la caractéristique I-V avec l’unité SOLAR-02
  • Mesure de la résistance série Rs des panneaux
  • Méthode de mesure à 4 bornes
  • Comparaison directe avec les conditions de référence (STC – 1000W/m2, 25°C)
  • Résultat du contrôle OK / AUCUN
  • Base de données interne pour la gestion jusqu’à 30 modules FV (30.000 modules sur logiciel)
  • Mémoire interne pour la sauvegarde des données
  • Rappel des mesures effectuées à l’écran
  • Interface optique/USB pour le transfert des données au PC
  • Aide en ligne sur l’écran

Options et accessoires

  • Sonde PT1000 pour température modules FV
  • Bandoulière pour utiliser l’instrument et avoir les mains libres
  • Unité à distance pour le rayonnement et la température
  • Set de 2 câbles 4 mm banane, Vert/Noir, 25 m
