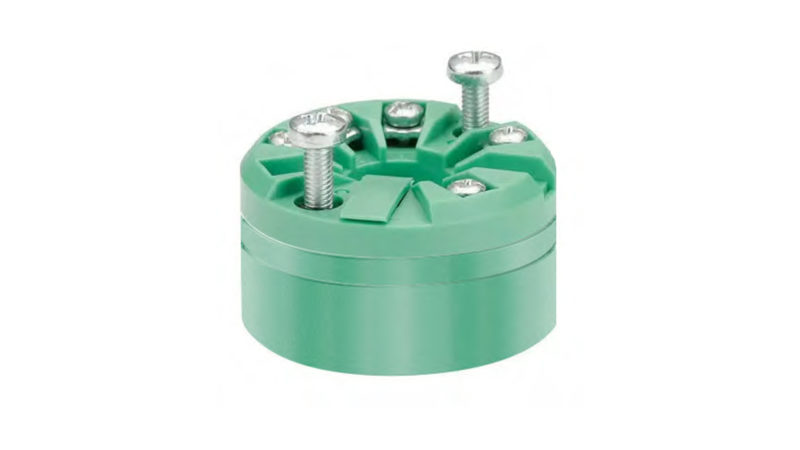

Ref : CONV_TETE010

Avantages

  • Entrée configurable pour RTD, TC, mV, résistance et potentiomètre
  • Isolation galvanique à 1500 Vac
  • Sortie de tension configurable de 0 à 10 Vdc
  • Haute précision
  • Conforme CEM – Marquage CE
  • Convient pour un montage en tête DIN B –

Fichiers en téléchargement

Données techniques

  • Le convertisseur isolé CONV_TETE010 est capable d’exécuter de nombreuses fonctions telles que:
    • Mesure et linéarisation de la caractéristique de température des capteurs RTD, conversion d’une variation de résistance linéaire, conversion d’un signal tension provenant même d’un potentiomètre connecté sur son entrée
    • Mesurer et linéarisation des thermocouples standards avec compensation de soudure froide interne
  • Les valeurs mesurées sont converties en un signal 0 + 10 V
  • L’appareil garantit une précision élevée et une stabilité des performances à la fois dans le temps et en température
  • Pour les capteurs à résistance et RTD, il est possible de programmer la compensation de câble avec 3 ou 4 fils; pour les thermocouples, il est possible de programmer la compensation de soudure froide (CJC) comme interne ou externe
  • Il est possible de définir les valeurs minimum et maximum des plages d’entrée et de sortie en tout point de l’échelle, en conservant la plage minimum indiquée dans le tableau ci-dessous
  • Il est disponible l’option d’alarme pour l’interruption du signal (burn-out) qui permet de définir la valeur de sortie comme haute ou basse hors échelle. L’option d’alarme est disponible pour l’intéruption
  • Sur l’appareil est fournie une fonction qui permet à l’utilisateur de définir un filtre programmable jusqu’à 30 secondes pour réduire d’éventuelles variations soudaines du signal d’entrée
  • L’isolation 1500 Vac entre l’entrée et l’alimentation / sortie élimine les effets de toutes les boucles de terre éventuellement existantes et permet l’utilisation du convertisseur dans des conditions environnementales difficiles rencontrées dans les applications industrielles
  • Il est logé dans un boîtier en plastique auto-extinguible adapté au montage en tête DIN B
