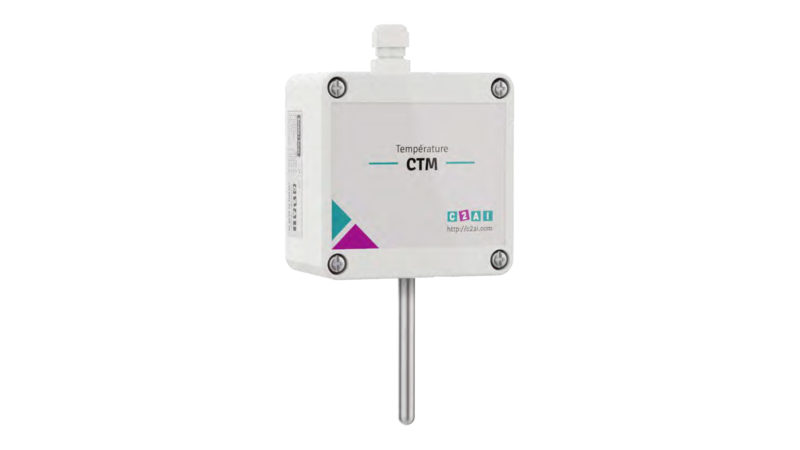

Ref : CTMH

Données techniques

CTMH

  • Température d’utilisation : -50 à +100 °C
  • Type de capteur :
    • PT100 classe A, 3 fils en standard ou 2 et 4 fils
      PT100 1/3 DIN, 1/10 DIN 3 fils ou 4 fils PT1000 classe A, 2 fils
    • CTN : CTN 2 fils, CTN 25 KΩ béta 3977, CTN 10 KΩ béta 3977, CTN 10 KΩ béta 3988 (Trend), CTN 3 KΩ / 3977 (Siemens), autres réfs voir références
    • NI1000 2 fils, courbe 6180 ppm/K, stabilité <0,1% à 100 heures température max
    • KTY81/121 : -55 à +150°C, 990 Ω à 25°C. Options : Duplex pour tous les éléments, 2×2, 2×3 fils
  • Température de stockage : De -20 à +80 °C
  • Plongeur : Inox 316 L, longueur 50 mm Ø 4 mm ou 6 mm pour duplex
  • Boîtier : ABS, IP65, 65 x 65 x 40 mm. Presse étoupe IP68 polyamide Ø serrage 6 à 3 mm
  • Raccordement électrique : Bornier sur carte

CTMH-V

  • Température d’utilisation : -50 à +100 °C
  • Boîtier : ABS, IP65, 65 x 65 x 40 mm. Presse étoupe en haut IP68 polyamide Ø serrage 6 à 3 mm
  • Alimentation : 18 à 30 Vdc (10 mA max)
  • Sonde de température : En standard : PT 100 3 fils, en option : PT100 4 fils, PT 1000 2 fils ou Thermocouple
  • Plongeur : Inox 316 L
  • Sortie : 0-10 V
  • *Calibration d’entrée :
    • RTD : > de +/- 0,1% f.s ou +/- 0,2°C
    • Basse résistance : > de +/- 0,1% f.s ou +/- 0,15 Ω
    • Haute résistance : > de +/- 0,2% f.s ou +/- 1 Ω
    • mV, TC : > de +/- 0,1% f.s ou +/- 10 uV
  • *Calibration de sortie : Tension +/- 5 mV
  • Plages : -50 +50°C / -20 +50°C / -50 +150 °C / 0 +50°C / 0+100°C / 0+150 °C et sur demande
  • Temps de réponse (11r-90%) : Environ 200 ms
  • Inpédance d’entrée : > = 10 M
  • Tension de sortie : > ou = 5 Ω
  • EMC (pour les environnements industriels : Immunité : EN 61000-6-2 Emissions : EN61000-6-4

CTMH-MA

  • Température d’utilisation : -50 à +100 °C
  • Boîtier : ABS, IP65, 65 x 65 x 40 mm. Presse étoupe en haut IP68 polyamide Ø serrage 6 à 3 mm
  • Alimentation : 8 à 35 Vcc dans la boucle
  • Entrée : En standard : PT 100, classe A, 3 fils, simple enroulement, en option : PT 1000 2 fils, PT100 1/3 DIN
  • Température de stockage : -20 +80 °C
  • Sortie : 4-20 mA, plage de signal mini : 16 mA
  • Indication de rupture capteur : Programmable 3,5…23 mA
  • Précision* : Mieux que 0,1% de l’echelle
  • Plages : -50 +50°C / -20 +50°C / -50 +150 °C / 0 +50°C / 0+100°C / 0+150 °C et sur demande
  • Temps de réponse : 0,33 à 60 s
  • Immunité CEM : < ±0,5% de l’EC
  • Plongeur : Inox 316 L

Options et accessoires

  • Transmetteur sortie 4/20 mA ou 0/10 V
  • Bride de fixation murales
  • Bride inox
  • Raccord coulissant
  • Olive PTFE ou inox pour raccord coulissant
  • Raccord union inox
  • Graisse silicone thermoconductrice
  • Certificat d’étalonnage
  • Autres sur demande
